Pregunta
¿También es posible determinar la rigidez de un pilar existente en lugar de un apoyo en nudo fijo?
Respuesta:

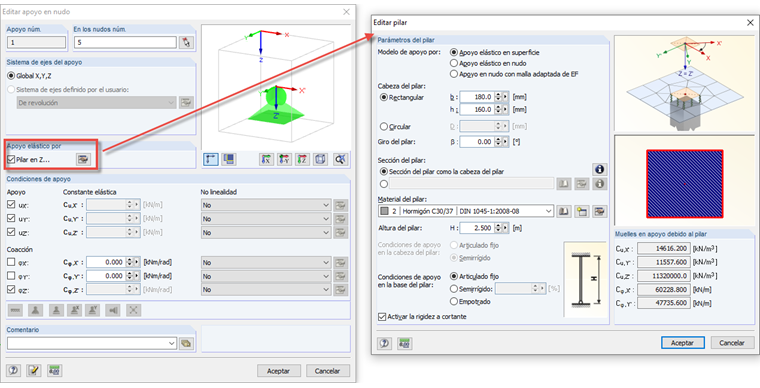

Sí, lo hace. Esto requiere la activación de la base elástica en el cuadro de diálogo "Editar apoyo en nudo". En base a algunos parámetros de entrada, como el tipo de apoyo, la forma del pilar, el material y la altura del pilar, el programa determina los muelles del pilar (ver figura 01).Además del apoyo elástico, otra ventaja es que el área de la superficie de la sección del pilar se desactiva cuando se muestran los resultados. Por lo tanto, las singularidades están ocultas; por lo tanto, el cálculo de hormigón aplica las secciones de cálculo.
