Pergunta
Também é possível determinar a rigidez de um pilar existente em vez de um apoio nodal fixo?
Resposta:

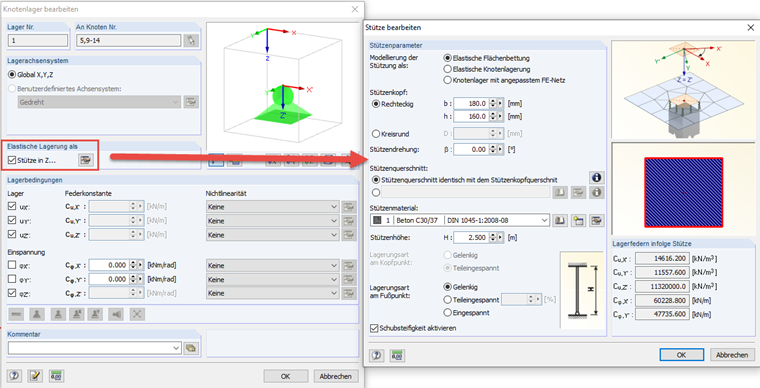

Sim, isso é possível. Isso requer a ativação da fundação elástica na caixa de diálogo "Editar apoio nodal". Com base em alguns parâmetros de entrada, tais como o tipo de apoio, a forma do pilar, o material e a altura do pilar, o programa determina as molas do pilar (ver Figura 01).Além do apoio elástico, outra vantagem é que a área de superfície da secção do pilar é desativada ao apresentar os resultados. Portanto, as singularidades estão ocultas; assim, o dimensionamento de betão aplica as secções de dimensionamento.
