Frage
Kann ich anstelle eines festen Knotenlagers auch die Steifigkeiten einer vorhandenen Stütze ermitteln?
Antwort:

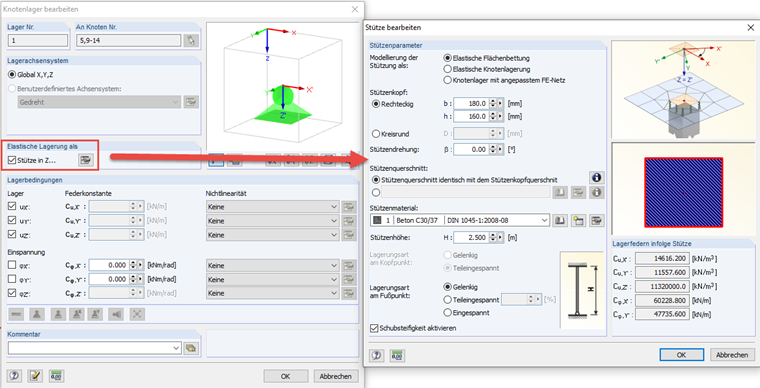

Ja das funktioniert. Dafür benötigt es der Aktivierung der Elastischen Lagerung in der Maske "Knotenlager bearbeiten". Anhand einiger Eingabeparameter wie Art der Lagerung, Stützenform, Material und der Stützenhöhe, werden so die Federn der Stütze vom Programm ermittelt (siehe Bild 1).Ein weiterer Vorteil neben der elastischen Lagerung ist, dass der Flächenbereich des Stützenquerschnitts bei der Ergebnisausgabe deaktiviert wird. Damit werden die Singularitätsstellen ausgeblendet und bei der Betonbemessung erfolgt somit eine Bemessung mit den Anschnitt-Schnittgrößen.
