Вопрос
Можно ли вместо неподвижной узловой опоры определить жесткость уже существующей колонны?
Ответ:

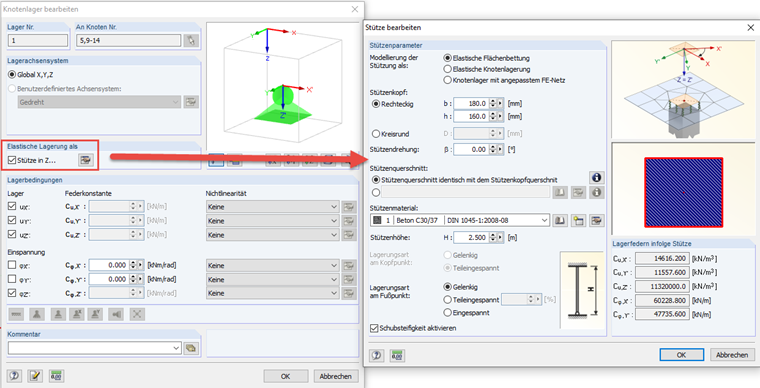

Да, Для этого требуется активировать упругое основание в диалоговом окне «Изменить узловую опору». На основе некоторых входных параметров, таких как тип опоры, форма колонны, материал и высота колонны, программа определяет пружины колонны (см. Рисунок 01).Другим преимуществом, помимо упругой опоры, является то, что при отображении результатов деактивируется площадь сечения колонны. Таким образом, сингулярности скрыты; таким образом, в расчете бетона применяются расчетные сечения.
У вас есть какие-нибудь вопросы?
