Přidání posudků na boulení pro malá zatížení střechy a velká zatížení větrem

Musím spočítat otevřenou halu s malým zatížením střechy a v v porovnání k tomu s relativně velkým zatížením větrem. Za tímto účelem by bylo teoreticky nutné provést posouzení dolního pásu na vybočení/klopení. Kombinace 1.0*G +1.5*W bohužel chybí.

Odpověď:

Další kombinace z příznivých stálých účinků je možné zohlednit v programu RSTAB/RFEM v dialogu Kombinační pravidla (viz Obrázek 1) a v programu RX-TIMBER v dialogu 1.4 (viz Obrázek 2).

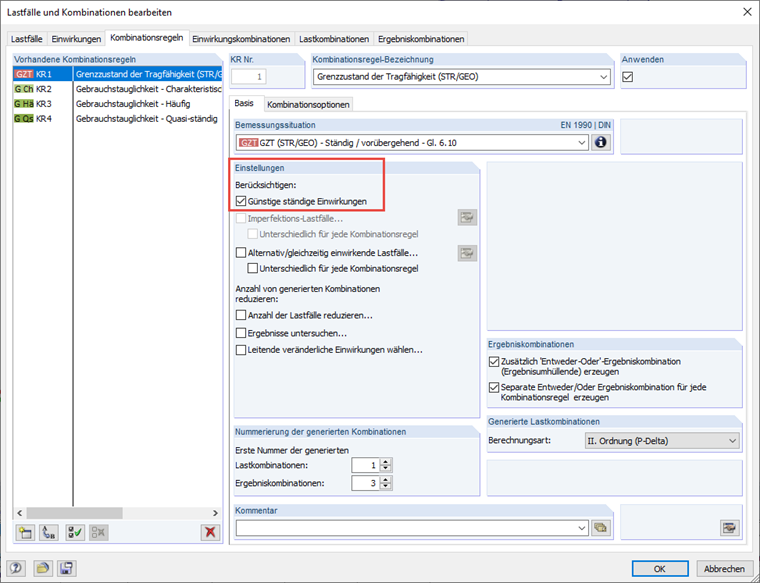

Zadání v programech RSTAB a RFEM
1 Zadání v programech RSTAB a RFEM

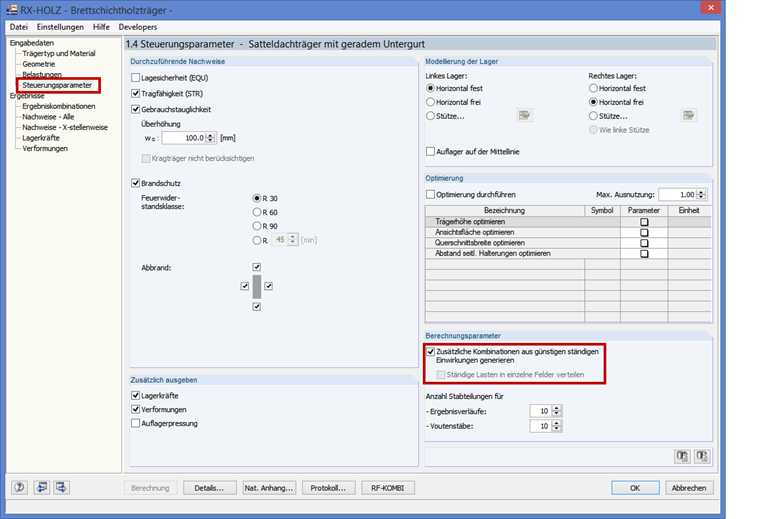

Zadání v programu RX-TIMBER
2 Zadání v programu RX-TIMBER

Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.

Reference
  1. Software Dlubal. (2018). Manuál RFEM. Tiefenbach, März 2020.
  2. Manuál RSTAB. Tiefenbach: Dlubal Software, září 2017
  • Mia: AI asistentka
  • Nejnovější FAQ
Videa
Modely ke stažení
Články z databáze znalostí

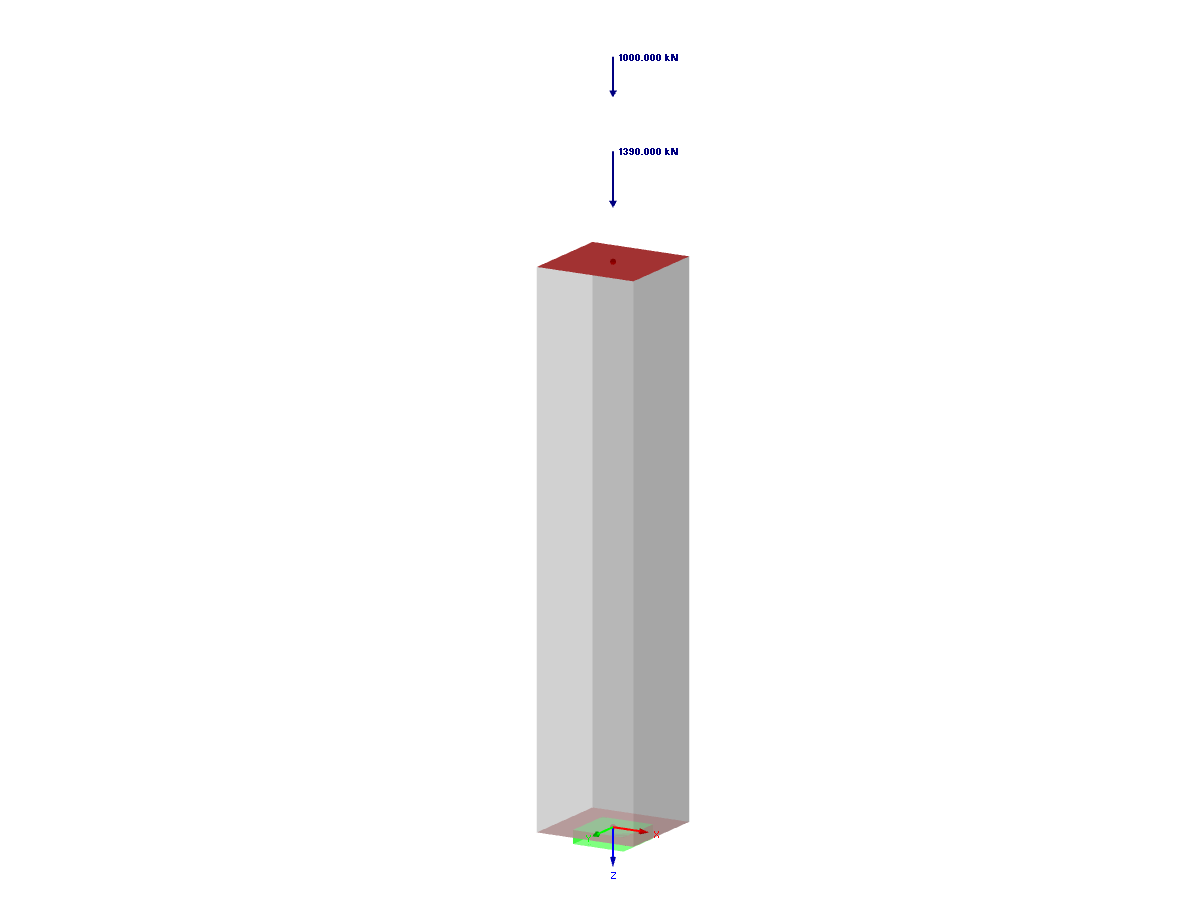

Model RFEM se stálým a proměnným zatížením
V tomto příspěvku se zabýváme rovnými prvky, jejichž průřez je vystaven osovému tlaku. Cílem našeho příspěvku je ukázat, jak se v programu RFEM 5 pro statické výpočty zohledňuje řada parametrů, které Eurokódy stanoví pro posouzení betonových sloupů.

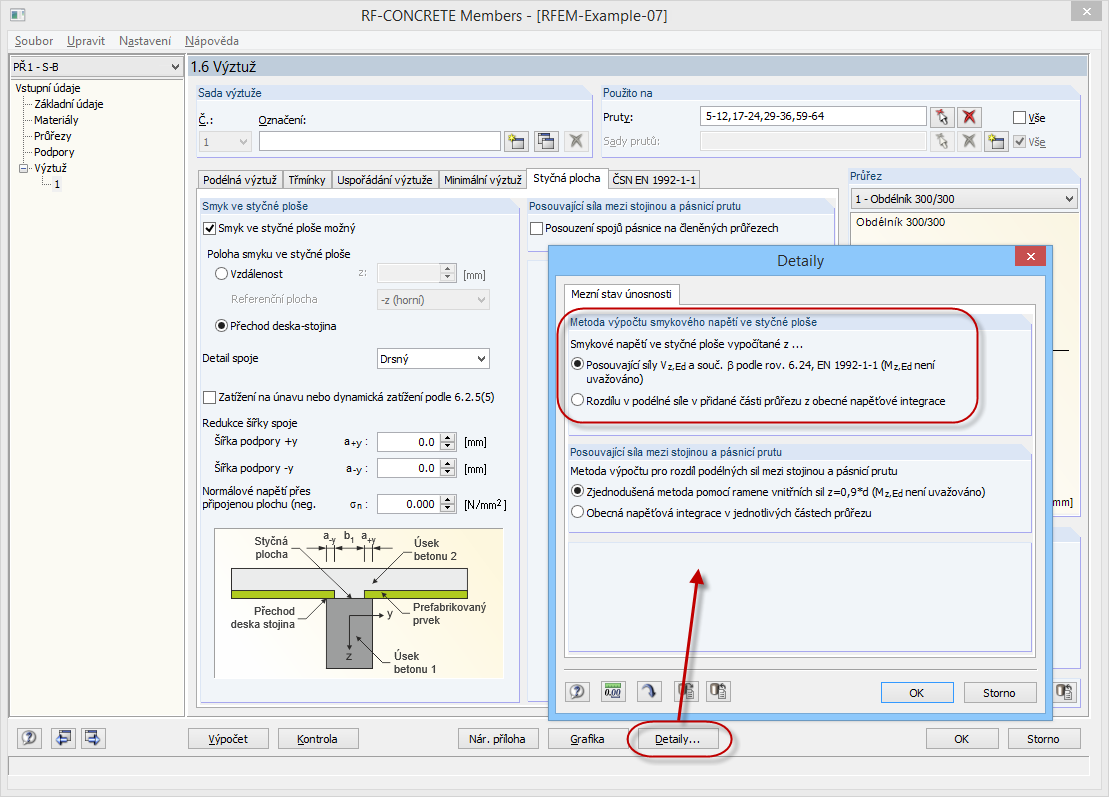

Posouzení smyku ve styčné ploše
V RF-CONCRETE Members lze provést také posouzení smyku ve styčné ploše. Aby bylo možné provést toto posouzení, je třeba v okně 1.6 v záložce „Styčná plocha“ zaškrtnout políčko „Smyk ve styčné ploše možný“.

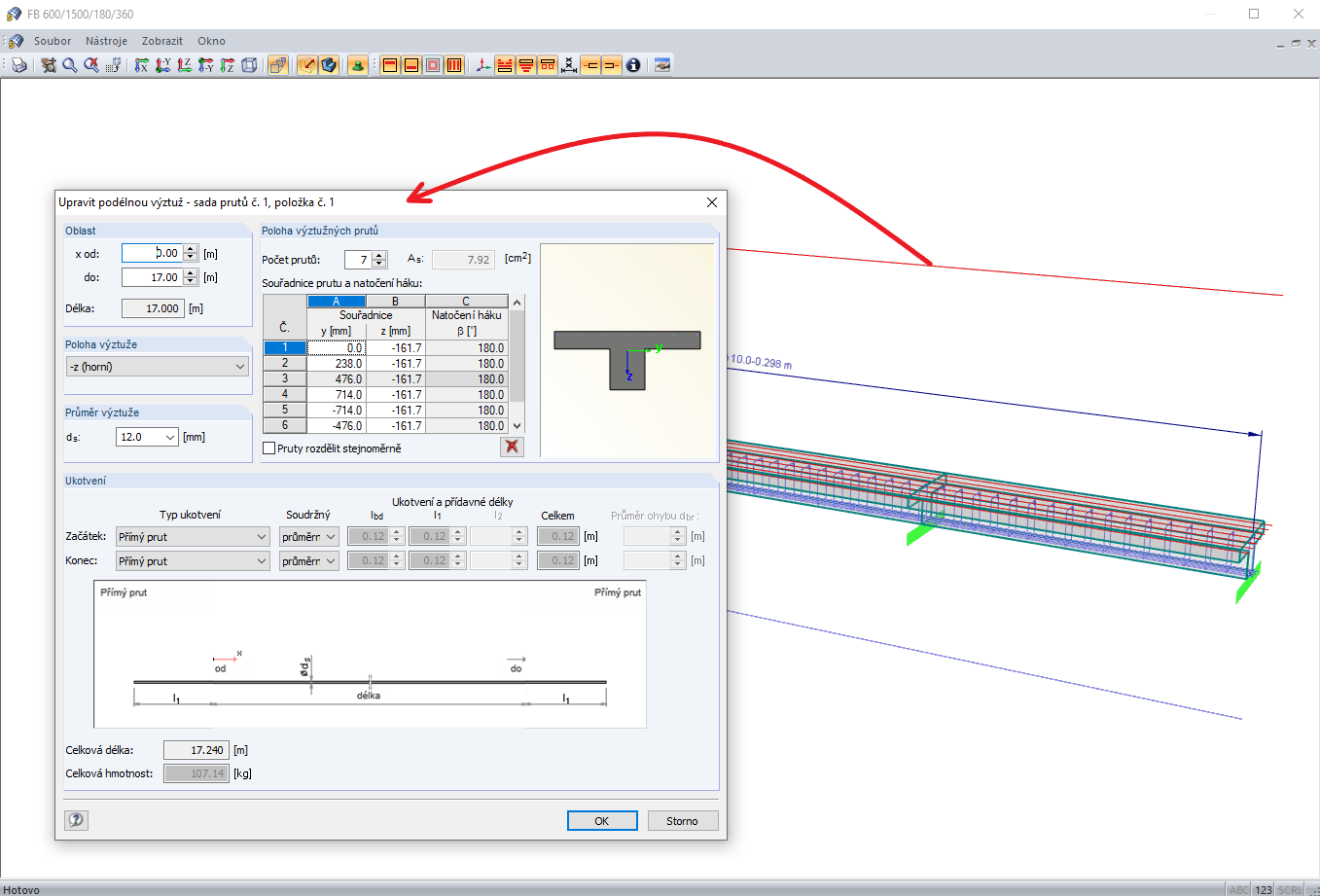

Úprava výztuže přímo v grafickém okně
Uspořádání výztuže, respektive stávající výztuž lze upravovat také přímo ve 3D renderování výztuže.
Posouzení požární odolnosti v CONCRETE a RF-CONCRETE Members
Posouzení železobetonu v požární situaci se provádí zjednodušenou metodou podle EN 1992-1-2, čl. 4.2. Používá se „zónová metoda“ popsaná v příloze B.2: Průřez je rozdělen do několika paralelních oblastí stejné tloušťky a stanovuje se jejich pevnost v tlaku v závislosti na teplotě. Sníženou únosnost při účincích požáru tak představuje redukovaný průřez konstrukčních prvků se sníženou pevností.
Screenshoty
Funkce programů
Bewehrungsübergabe von RFEM/RSTAB (oben) an Revit (unten)

Rozvržení výztuže z modulu RF-/CONCRETE Members je možné exportovat do programu Revit. V tuto chvíli je možné vyztužovat obdélníkové a kruhové průřezy.

Výztužné pruty lze dodatečně upravovat v programu Revit.

Übergabe von Bewehrungsobjekten von RFEM an Revit

Do programu Revit lze pomocí přímého propojení exportovat výztuže ploch definované v přídavném modulu RF-CONCRETE Surfaces jako objekty. V přídavném modulu RF-CONCRETE Surfaces lze přitom zvolit obdélníkovou, polygonální či kruhovou oblast vyztužení plochy. Kromě výztužných prutů lze přenést také výztužné sítě.

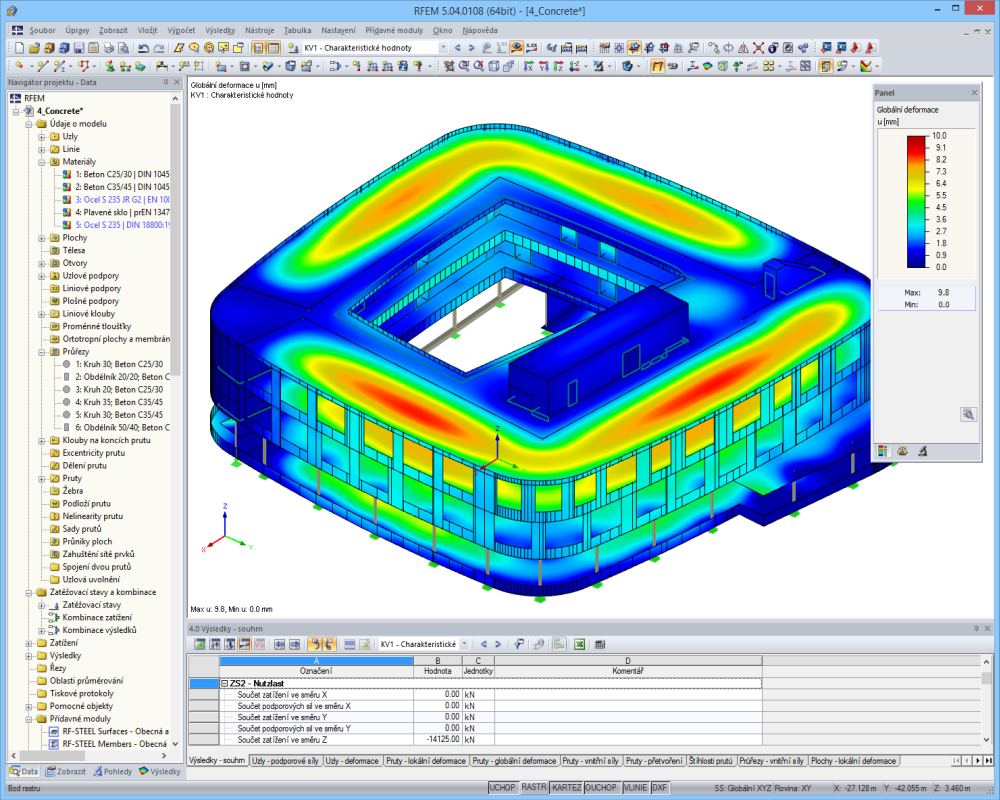

Globální deformace na modelu školy v Laupheimu (© Rohmer)
