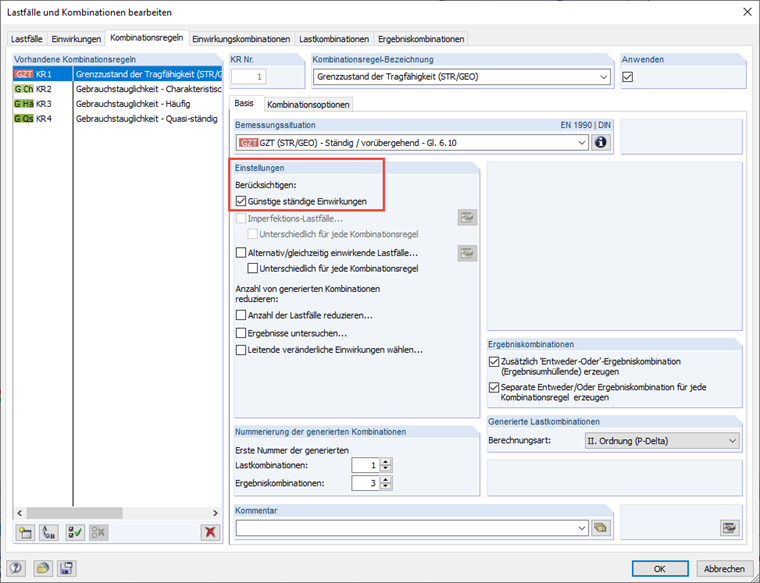

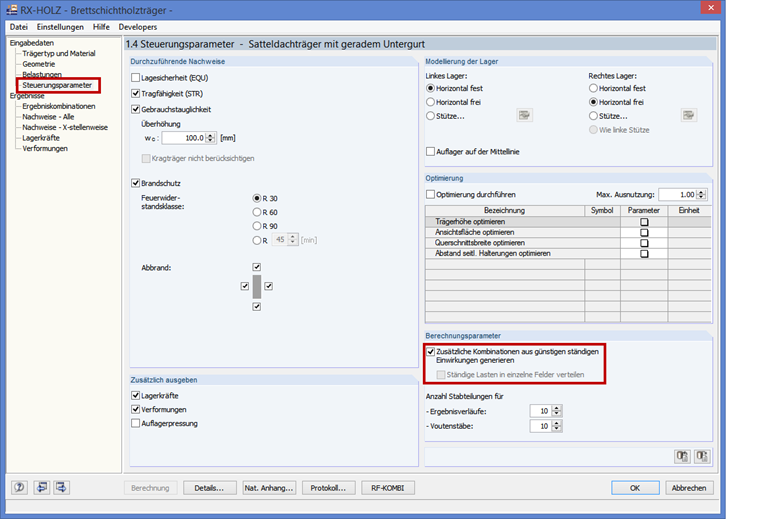

Dodatkowe kombinacje korzystnych oddziaływań stałych można uwzględnić za pomocą okna Reguły kombinacyjne w programie RFEM/RSTAB (patrz rys. 01) i okna 1.4 w RX‑TIMBER (patrz rys. 02).
Dodano warunki projektowe dla wyboczenia dla małych obciążeń dachu i dużych obciążeń wiatrem
Muszę tylko obliczyć otwartą halę z małymi obciążeniami dachu i, w porównaniu z nimi, stosunkowo dużymi obciążeniami wiatrem. Dafür müsste man theoretisch auch einen Nachweis des Untergurtes auf Ausknicken/Kippen führen. Leider fehlt die Kombination 1,0 *G +1,5 *W.
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
- Oprogramowanie firmy Dlubal. (2018). Instrukcja obsługi programu RFEM. Tiefenbach, März 2020.
- Oprogramowanie firmy Dlubal. (2016). RSTAB. Tiefenbach: Dlubal Software, März 2016.





W programie RFEM 6 istnieje hierarchiczna kontrola między powierzchniami przenoszenia obciążeń i stropami w Modelu budynku. W ten sposób możliwe jest również tworzenie ścian wykonanych z powierzchni przenoszących obciążenia, w celu uwzględnienia na przykład ścian osłonowych w elewacji.

Podczas generowania ścian usztywniających i belek-ścian można przydzielać nie tylko powierzchnie i komórki, ale także pręty.

Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je obliczać jako pręty zgodnie z wybraną normą w rozszerzeniu Projektowanie konstrukcji betonowych dla programu RFEM 6.
