Pergunta
Só tenho de calcular um pavilhão aberto com cargas de cobertura baixas e, em comparação com elas, cargas de vento relativamente elevadas. Em teoria, é necessário realizar o dimensionamento da encurvadura por torção do banzo inferior. Infelizmente, falta a combinação 1,0 * G + 1,5 * W.
Resposta:

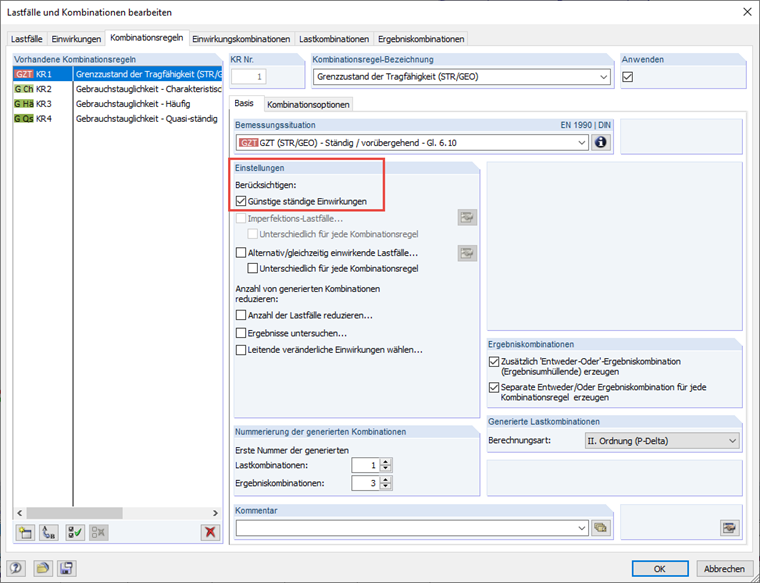

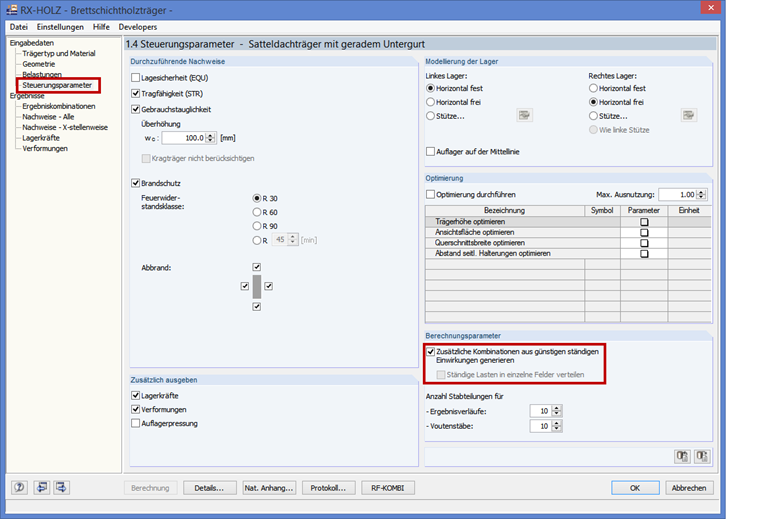

Podem ser consideradas combinações adicionais de ações permanentes favoráveis utilizando a janela Combination Expressions no RFEM/RSTAB (ver Figura 01) e a janela 1.4 no RX ‑ TIMBER (ver Figura 02).
