Pregunta
Solo tengo que calcular una nave abierta con cargas de techo bajas y, en comparación con ellas, cargas de viento relativamente altas. En teoría, es necesario realizar el cálculo de pandeo lateral del ala inferior. Desafortunadamente, falta la combinación 1,0 * G + 1,5 * W.
Respuesta:

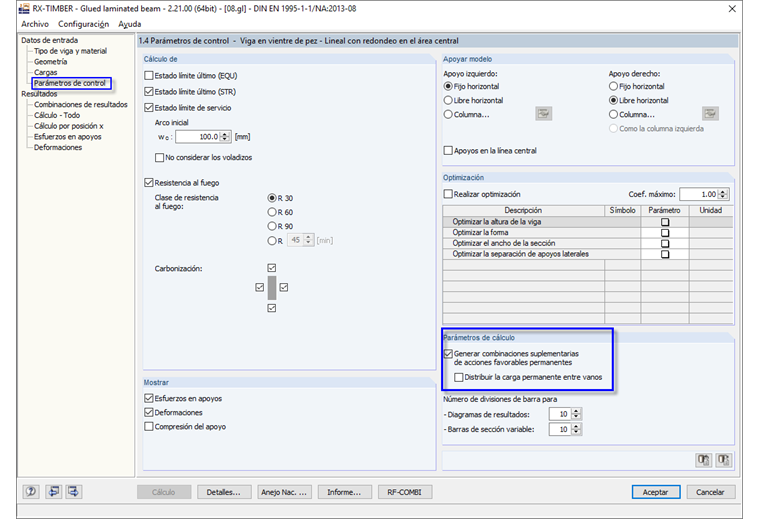

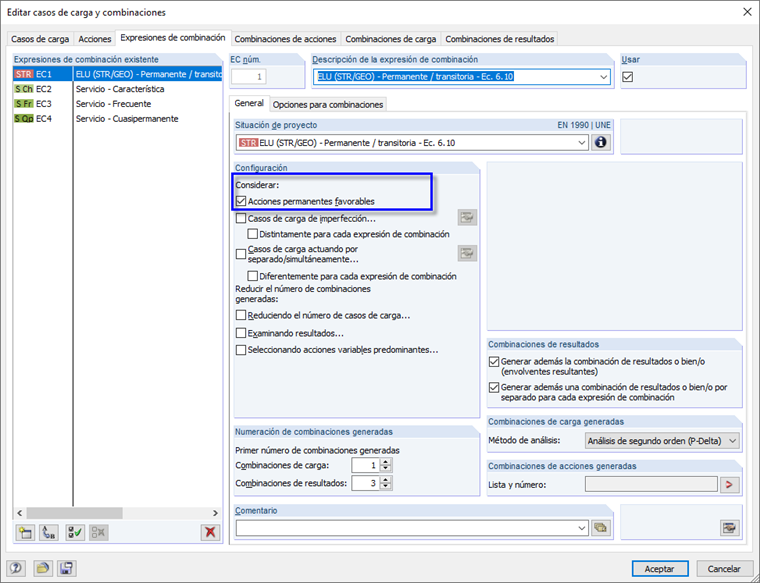

Se pueden considerar combinaciones adicionales de acciones permanentes favorables utilizando la ventana Expresiones de combinación en RFEM/RSTAB (ver figura 01) y la ventana 1.4 en RX-TIMBER (ver figura 02).
