问题

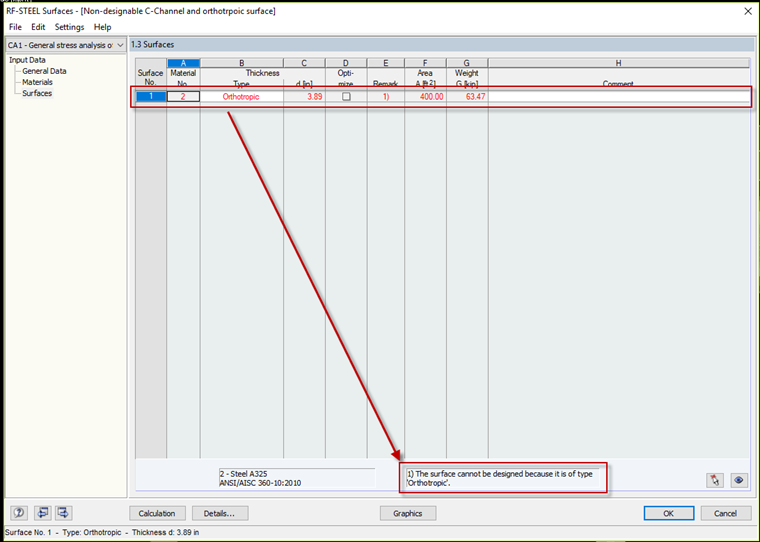

当我尝试在 RF‑STEEL Surfaces 中计算验算时,我收到警告编号 1162 - 面编号 XX 属于“正交各向异性”类型,不能进行设计。 这个警告是什么意思?
回复:
正交各向异性面是非线性的,不能在附加模块 RF‑STEEL Surfaces 中进行设计。 对于使用正交各向异性类型“恒定厚度”定义的正交各向异性面,可以在 RFEM 中进行完整的应力分析,并与手动进行极限应力进行比较。 对于所有其他正交各向异性类型,程序不知道计算应力所需的每个有限元网格点处的面的几何属性。 因此需要创建一个庞大而详细的有限元模型。 示例见FAQ 2468 。 在附加模块中需要将面类型设置为“标准”才能进行设计。作者
