Предупреждение для ортотропных поверхностей в RF-STEEL Surfaces

При попытке выполнить вычисление в дополнительном модуле RF-STEEL Surfaces появляется предупреждение № 1162 - Поверхность № XX имеет тип «Ортотропная» и не может быть рассчитана. Что это значит?

Ответ:

Ортотропные поверхности являются нелинейными и их нельзя рассчитать в дополнительном модуле RF-STEEL Surfaces. В RFEM можно получить полный анализ напряжений для ортотропных поверхностей, заданных с помощью типа ортотропии «Постоянная толщина» и сравнить с предельными напряжениями вручную. У всех других типов ортотропии программа не учитывает геометрические свойства поверхности в каждой точке сетки КЭ, которые необходимы для расчета напряжений. Однако, для этого необходимо было создать обширную и подробную модель КЭ. Пример можно найти в FAQ 2468. Для расчета в дополнительном модуле необходимо выбрать тип поверхности «Стандартный».


FAQ | 004308
EN-US | Флаг FAQ
FAQ 004308 | При попытке выполнить расчет в модуле RF-STEEL Surfaces я получаю предупреждение № 1162 ...

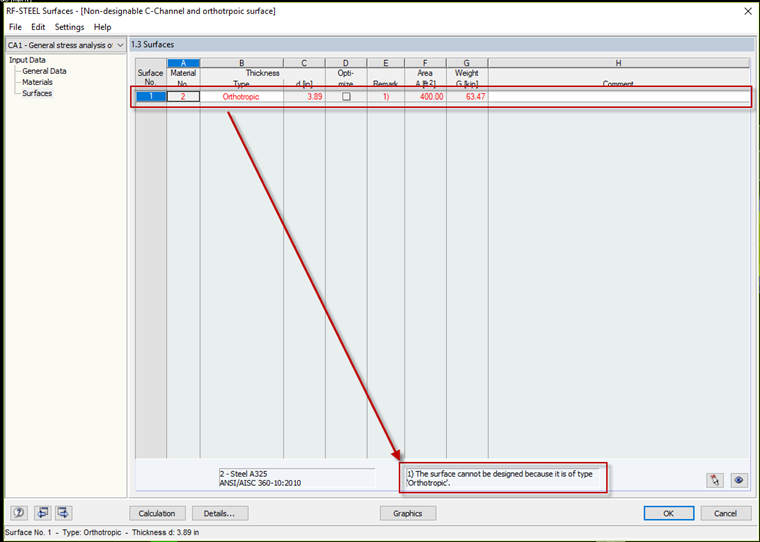

Ортотропная поверхность, не подлежащая расчету в дополнительном модуле RF-STEEL Surfaces
