Dotaz

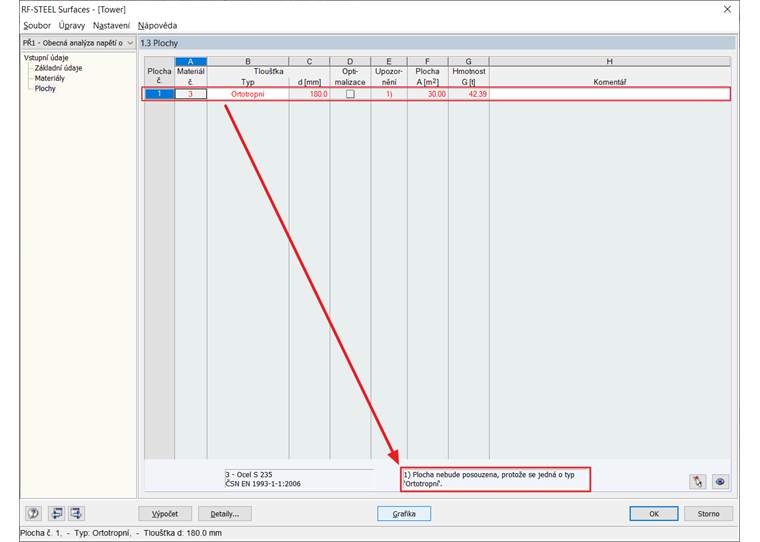

Při pokusu o posouzení v přídavném modulu RF-STEEL Surfaces se zobrazí upozornění č. 1162 - Plocha č. XX nebude posouzena, protože se jedná o typ 'Ortotropní'. Co znamená toto upozornění?
Odpověď:
Ortotropní plochy jsou nelineární a nelze je posuzovat v přídavném modulu RF-STEEL Surfaces. V programu RFEM lze provést kompletní analýzu napětí pro ortotropní plochy, které byly definovány s typem ortotropie „Konstantní tloušťka“ a které byly ručně porovnány s mezními napětími. U všech ostatních typů ortotropie nejsou známé geometrické vlastnosti plochy v každém bodě sítě konečných prvků, které jsou zapotřebí pro výpočet napětí. Bylo by třeba vytvořit velký a podrobný model MKP. Příklad najdete v FAQ 2468. Typy ploch je nutné nastavit na „Standardní“, aby mohly být posuzovány v přídavném modulu.Autor
Alex Bacon je zodpovědný za školení zákazníků, technickou podporu a vývoj programů pro severoamerický trh.
