Pytanie

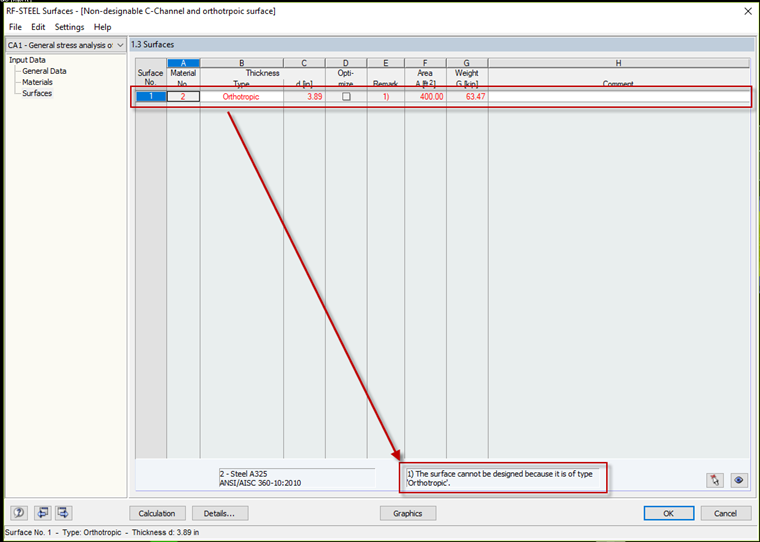

Podczas próby obliczenia w RF-STEEL Surfaces otrzymuję ostrzeżenie nr 1162 - Powierzchnia nr XX jest typu "Ortotropowa" i nie może być zwymiarowana. Co oznacza to ostrzeżenie?
Odpowiedź:
Powierzchnie ortotropowe są nieliniowe i nie mogą być wymiarowane w module dodatkowym RF-STEEL Surfaces. W programie RFEM można przeprowadzić pełną analizę naprężeń dla powierzchni ortotropowych zdefiniowanych za pomocą ortotropii typu "Stała grubość" i porównać ją z ręcznymi naprężeniami granicznymi. W przypadku wszystkich innych typów ortotropii program nie rozpoznaje właściwości geometrycznych powierzchni w każdym punkcie siatki ES, które są potrzebne do obliczenia naprężeń. Konieczne byłoby stworzenie obszernego i szczegółowego modelu ES. Przykład tego można znaleźć w FAQ 2468. W module dodatkowym należy zdefiniować typy powierzchni jako "Standardowe".Autor
