Orthotrope Flächen sind nichtlinear und können im Zusatzmodul RF-STAHL Flächen nicht bemessen werden. Für orthotrope Flächen, die mit dem Orthotropietyp "Konstante Dicke" definiert sind und manuell mit Grenzspannungen verglichen werden, kann in RFEM eine vollständige Spannungsanalyse durchgeführt werden. Bei allen anderen Orthotropietypen sind dem Programm nicht die geometrischen Eigenschaften für die Fläche an jedem FE-Netzpunkt bekannt, die zur Berechnung von Spannungen benötigt werden. Es müsste ein umfangreiches und detailliertes FE-Modell erstellt werden. Ein Beispiel hierzu finden Sie in der FAQ 2468. Damit die Flächentypen im Zusatzmodul bemessen werden können, müssen sie auf "Standard" gesetzt sein.
Warnung bei orthotropen Flächen in RF-STAHL Flächen

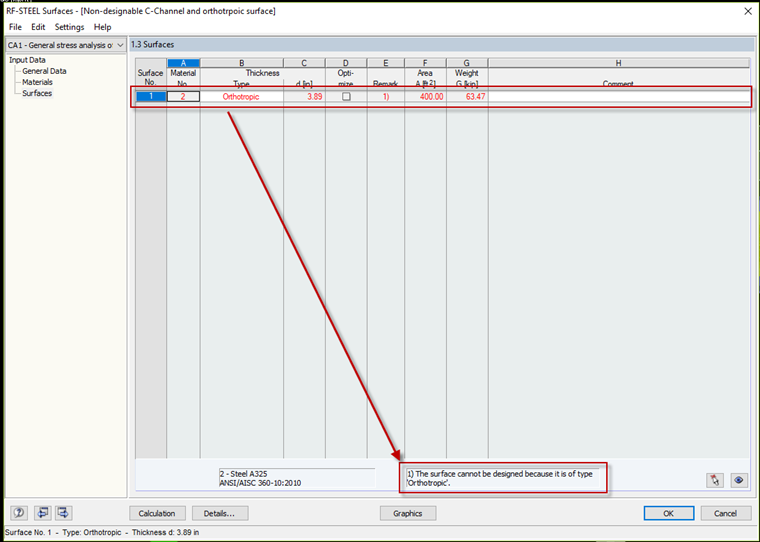

Beim Versuch, die Bemessung in RF-STAHL Flächen zu berechnen, erhalte ich die Warnung Nr. 1162 – Fläche Nr. 'XX' wird nicht bemessen, da diese des Typs 'Orthotrop' ist. Was bedeutet diese Warnung?
Antwort:
