Pergunta

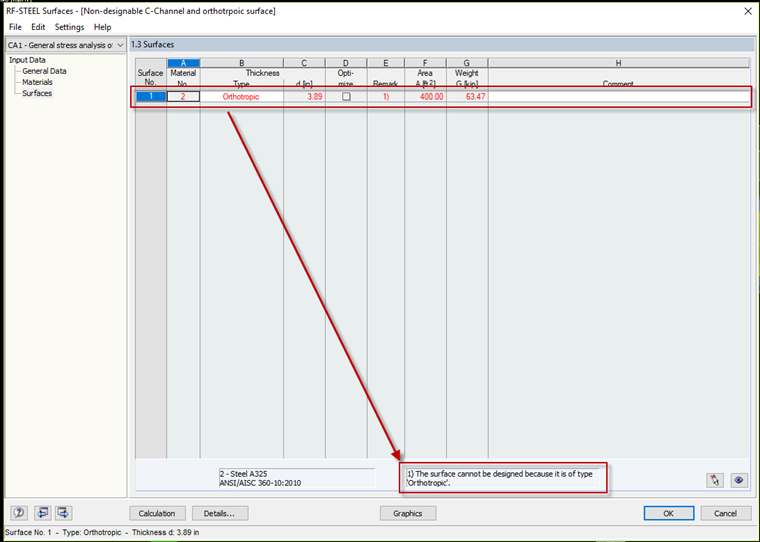

Ao tentar calcular o dimensionamento no RF-STEEL Surfaces, recebo o aviso n.º 1162 - a superfície n.º XX é do tipo "Ortotrópica" e não pode ser dimensionada. O que significa este aviso?
Resposta:
As superfícies ortotrópicas são não lineares e não podem ser dimensionadas no módulo adicional RF-STEEL Surfaces. É possível obter uma verificação de tensões completa no RFEM para superfícies ortotrópicas definidas com o tipo de ortotropia "Espessura constante" e comparadas manualmente com tensões limite. Para todos os outros tipos de ortotropia, o programa não tem conhecimento das propriedades geométricas da superfície em todos os pontos da malha de EF que são necessárias para calcular as tensões. Seria necessário criar um modelo de EF abrangente e detalhado. Veja a FAQ 2468 para um exemplo. Os tipos de superfície têm de ser definidos como "Padrão" para o dimensionamento no módulo adicional.Autor
