Domanda

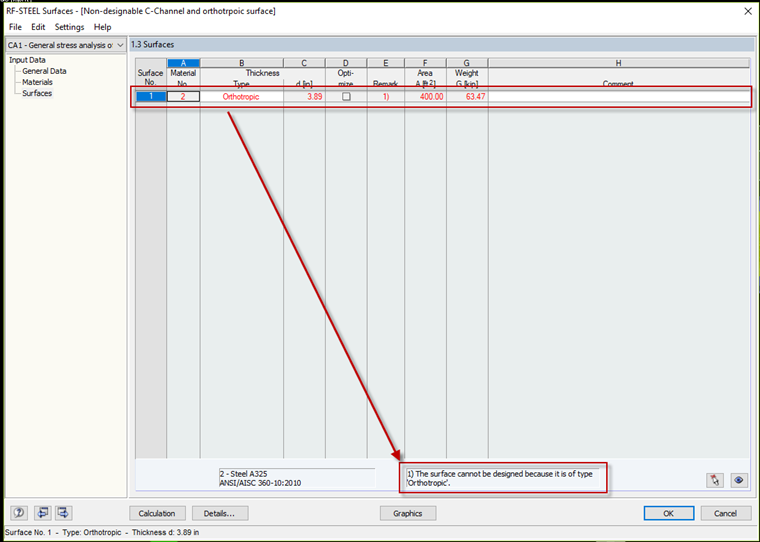

Quando si tenta di calcolare il progetto in RF-STEEL Surfaces, ricevo l'avviso nr. 1162 - La superficie nr. XX è di tipo "Ortotropo" e non può essere progettata. Cosa significa questo avviso?
Risposta:
Le superfici ortotrope non sono lineari e non possono essere progettate nel modulo aggiuntivo RF-STEEL Surfaces. È possibile ottenere un'analisi completa delle tensioni in RFEM per superfici ortotrope definite con il tipo di ortotropia "Spessore costante" e confrontate manualmente con le tensioni limite. Per tutti gli altri tipi di ortotropia, il programma non è a conoscenza delle proprietà geometriche per la superficie in ogni punto della mesh EF necessarie per calcolare le tensioni. Sarebbe necessario creare un modello EF ampio e dettagliato. Vedi la FAQ 2468 per un esempio di questo. I tipi di superficie devono essere impostati su "Standard" per essere progettati nel modulo aggiuntivo.Autore
