Ответ:
Это можно сделать двумя способами:
- Смоделировать плиту в виде складчатой конструкции (см. Рисунок 01)
- Смоделировать плиту как ортотропную поверхность (см. Рисунок 02 и Рисунок 03)
Первый вариант рекомендуем использовать тогда, когда вас интересуют напряжения в профлисте, потому что каждую гофру нужно смоделировать отдельно с помощью поверхностей. Следовательно, затраты времени на моделирование и расчет очень высоки. Однако даже в данном случае можно моделирование немного облегчить. Поскольку база данных сечений RFEM содержит в себе все самые распространенные трапециевидные сечения, она значительно поможет вам с созданием требуемого стержня. Затем потребуется лишь создать с помощью соответствующей функции контекстного меню из данного стержня поверхности. Все созданные поверхности с трапециевидным покрытием потом можно свободно изменять или копировать.

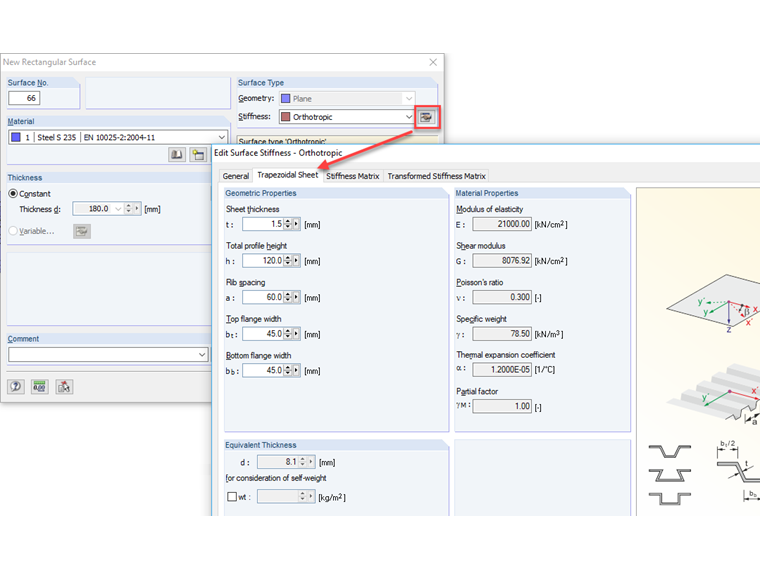

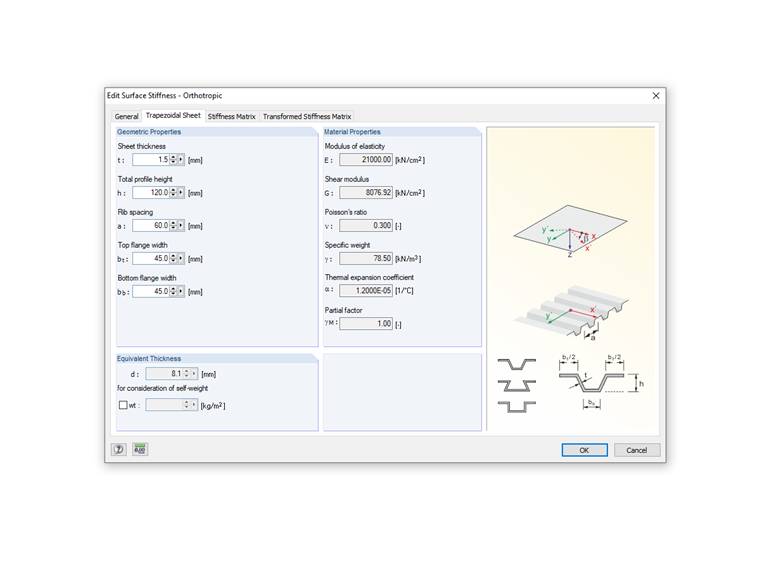

В случае когда в расчете важна жесткость профлиста, тогда рекомендуем использовать моделирование с помощью ортотропной поверхности. Просто выберите при задании поверхности тип жесткости «Ортотропная», а затем, чтобы задать требуемые ортотропные свойства, используйте кнопку [Изменить параметры], которая находится рядом с полем списка. Жесткости потом можно описать через эквивалентные толщины или непосредственно с помощью коэффициентов матрицы жесткости (см. руководство программы). Es kann ein beliebiger Winkel für die Orthotropierichtung angegeben werden, der auf das lokale Flächenachsensystem bezogen ist. Этот угол можно проверить также графически (Навигатор «Изобразить»: запись «Модель → Поверхности → Направления ортотропии»).
