Вопрос:
Можно ли смоделировать плиту из профлиста?
Ответ:
Это можно сделать двумя способами:
1. Моделирование конструкции в виде гнутых пластин (см. Рисунок 01)
2. Моделирование ортотропной поверхности (см. Рисунок 02 и рисунок 03)
Первый вариант полезен только в том случае, если представляют интерес напряжения в профлисте. Отдельную гофру нужно смоделировать с помощью поверхностей. Следовательно, затраты времени на моделирование и расчет очень высоки. Однако даже в данном случае можно моделирование немного облегчить. Библиотека сечений RFEM содержит все распространенные трапециевидные сечения. Создайте стержень с трапециевидным сечением. Затем генерируют поверхности от элемента с помощью соответствующей опции контекстного меню. Затем вы можете изменить или скопировать созданные поверхности с помощью профлистов.
Если жесткость трапециевидного покрытия имеет значение только для расчета, целесообразно моделирование в качестве ортотропной поверхности. При задании поверхности выберите тип жесткости «Ортотропная». Нажмите кнопку [Изменить параметры] рядом с полем списка, чтобы задать ортотропные свойства. Жесткости можно описать эквивалентными толщинами или непосредственно коэффициентами матрицы жесткости (см. Руководство). Для направления ортотропии притом можно задать любой угол, который относится к местной системе координат поверхности. Этим углом можно управлять также графически ( Изобразить -Навигатор « Модель → Поверхности → Направления ортотропии»).

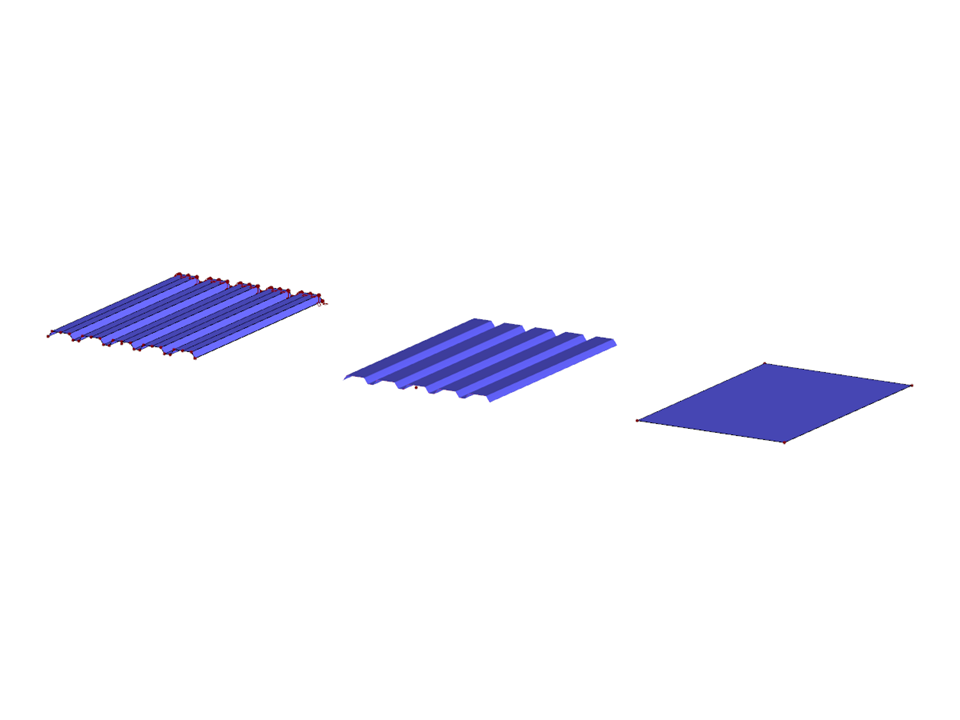

Трапециевидное покрытие
Количество узлов | 62 |
Количество линий | 85 |
Количество стержней | 2 |
Количество поверхностей | 27 |
Общий вес | 0,113 t |
Размеры (метрические) | 5,000 x 1,500 x 0,035 m |
Размеры (имперские) | 16.4 x 4.92 x 0.11 feet |
Версия программы | 5.23.01 |
