问题:
能不能创建一个由梯形金属板制成的板?
答案:
共有两种方法:
1. 折叠板结构建模(见图01)
2. 作为正交各向异性面进行建模(见图片02和图片03)
第一种方法只有在压型板上的应力感兴趣时才会使用。 单独的波纹使用面建模。 建模和计算的工作量很大。 您可以稍微简化一下建模: RFEM的截面库包含所有常见的梯形截面。 创建部件具有梯形横截面。 然后,生成的表面从所述构件使用相应的快捷菜单选项。 然后可以使用压型钢板修改或复制创建的面。
如果梯形板的刚度只与分析相关,那么建模为正交各向异性的面是合理的。 定义面时,选择刚度类型“正交各向异性”。 点击列表框旁边的[编辑参数]按钮可以定义正交各向异性材料。 刚度可以通过等效厚度来表示,或者可以直接通过刚度矩阵的系数来表示(见手册)。 您可以为正交各向异性的方向定义任何与局部面坐标轴坐标系相关的角度。 该角度也可以被以图形方式控制(显示-Navigator“模型→曲面→正交各向异性路线”)。

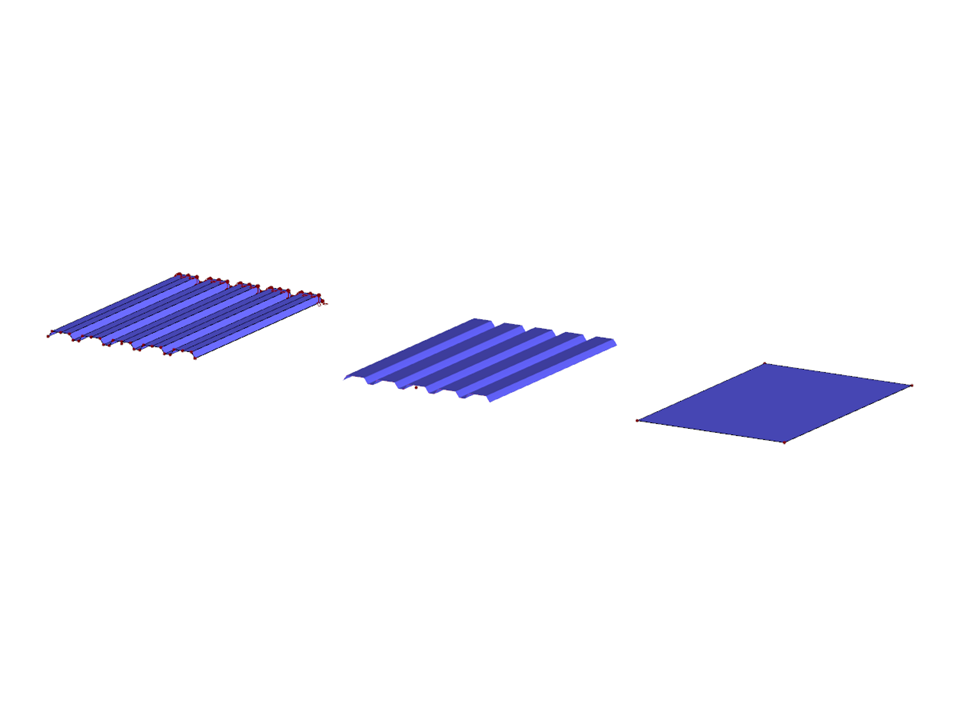

模型用于
压型钢板
节点数目: | 62 |
线的数目 | 85 |
杆件数目: | 2 |
面的数目: | 27 |
总重量 | 0,113 t |
翘曲区域尺寸 | 5.000 x 1.500 x 0.035 m |
软件版本 | 5.23.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
