Pytanie:
Czy można zamodelować płytę z blachy trapezowej?
Odpowiedź:
Można to zrobić na dwa sposoby:

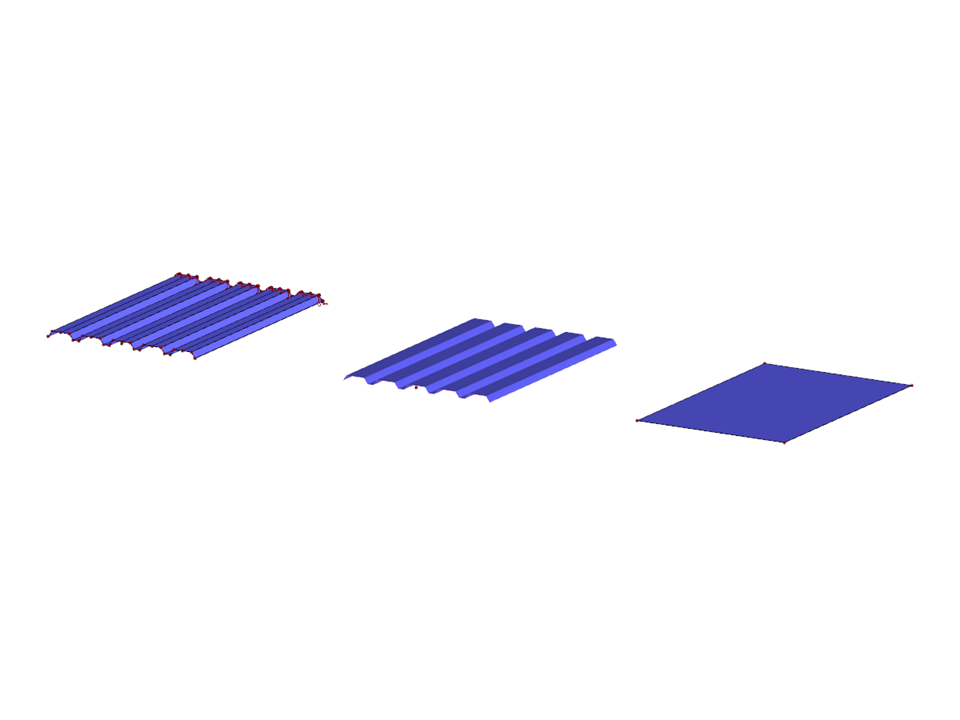

1. Modelowanie jako złożona konstrukcja płytowa (patrz Rysunek 01)
Drugi Modelowanie jako powierzchnia ortotropowa (patrz rysunek 02 i rysunek 03)
Pierwsza opcja jest przydatna tylko wtedy, gdy istotne są naprężenia w blasze trapezowej. Poszczególne pofałdowania należy zamodelować za pomocą powierzchni. Wysiłek związany z modelowaniem i obliczeniami jest bardzo duży. Modelowanie można nieco ułatwić: Biblioteka przekrojów w programie RFEM zawiera wszystkie popularne przekroje trapezowe. Tworzenie elementu o trapezowym przekroju poprzecznym. Następnie należy wygenerować powierzchnie z pręta za pomocą odpowiedniej opcji w menu kontekstowym. Utworzone powierzchnie można następnie modyfikować lub kopiować za pomocą blachy trapezowej.
Jeżeli sztywność blachy trapezowej ma znaczenie tylko dla analizy, rozsądne jest modelowanie jako powierzchni ortotropowej. Podczas definiowania powierzchni należy wybrać typ sztywności „Ortotropowa”. Kliknij przycisk [Edytuj parametry] obok pola listy, aby zdefiniować właściwości ortotropowe. Sztywności można opisać za pomocą równoważnych grubości lub bezpośrednio za pomocą współczynników macierzy sztywności (patrz instrukcja obsługi). Dla kierunku ortotropii można określić dowolny kąt, odnoszący się do lokalnego układu osi powierzchni. Kąt ten można również kontrolować graficznie (Wyświetlić -Nawigator " Model → Powierzchnie → Kierunki ortotropii").
Model wykorzystany w
Blacha trapezowa
| Liczba węzłów | 62 |
| Liczba linii | 85 |
| Liczba prętów | 2 |
| Liczba powierzchni | 27 |
| Ciężar całkowity | 0,113 t |
| Wymiary (metryczne) | 5,000 x 1,500 x 0,035 m |
| Wymiary (imperialne) | 16.4 x 4.92 x 0.11 feet |
| Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Długość: 00:00:34 min
Długość: 00:03:54 min
Długość: 00:00:59 min
Baza informacji
Długość: 00:00:00 min
Długość: 00:01:10 min
Długość: 00:00:16 min
Długość: 01:05:29 min
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)

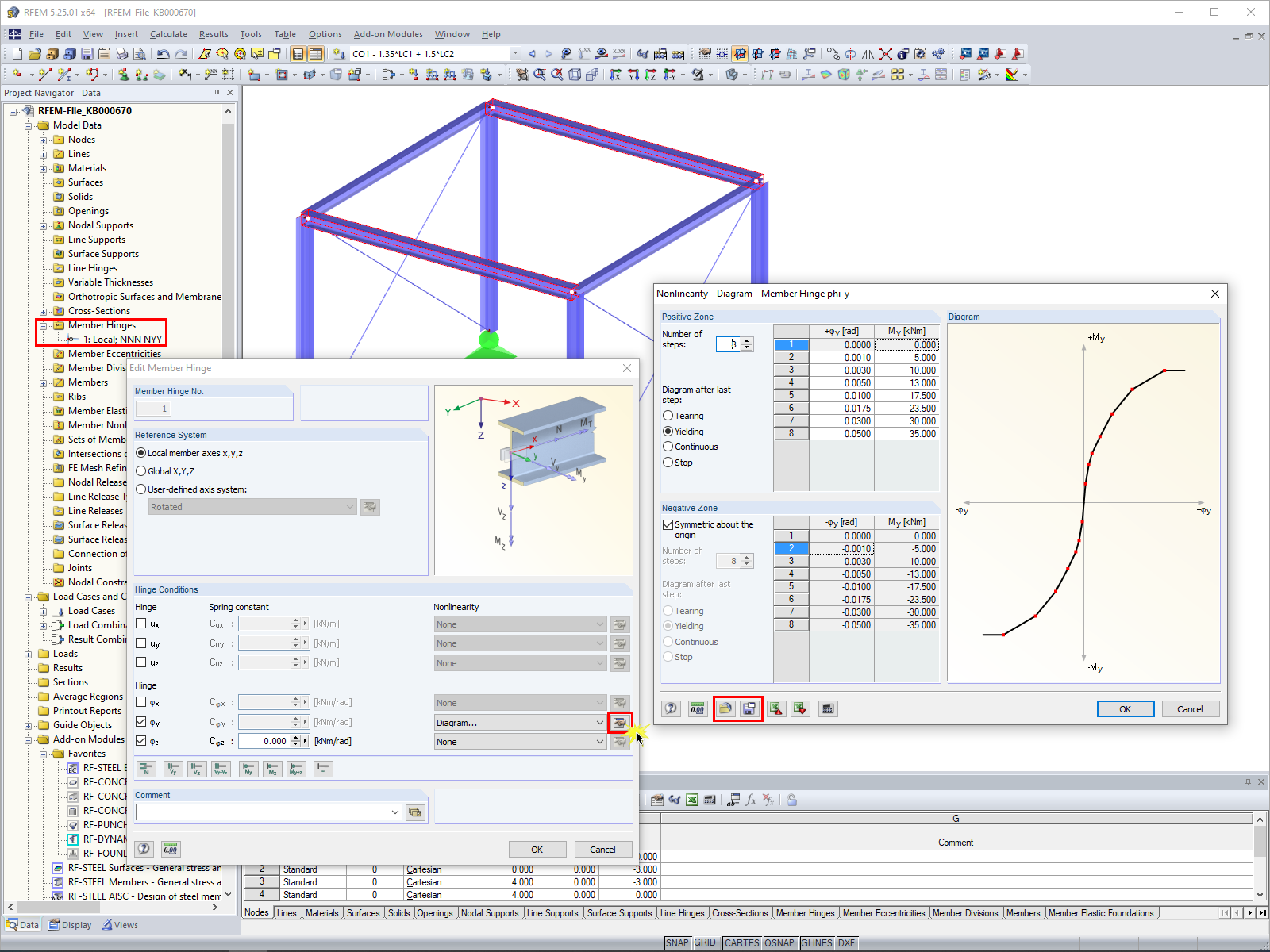

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

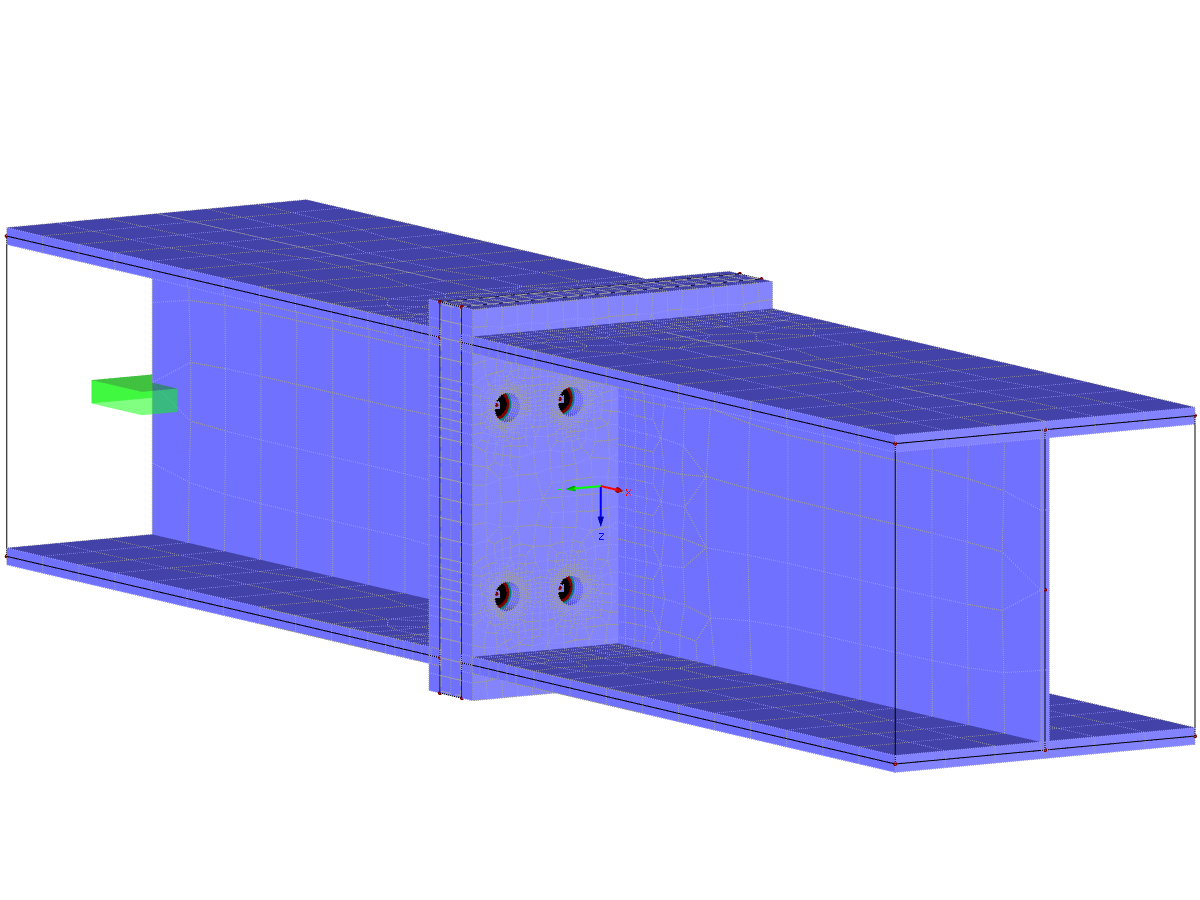

Projektowanie sztywnych połączeń z blachami czołowymi jest szczególnie skomplikowane w przypadku geometrii połączeń gdzie występują cztery łączniki w jednym rzędzie oraz dwukierunkowe zginanie, ponieważ nie istnieją oficjalne wytyczne do wymiarowania tego typu detali.

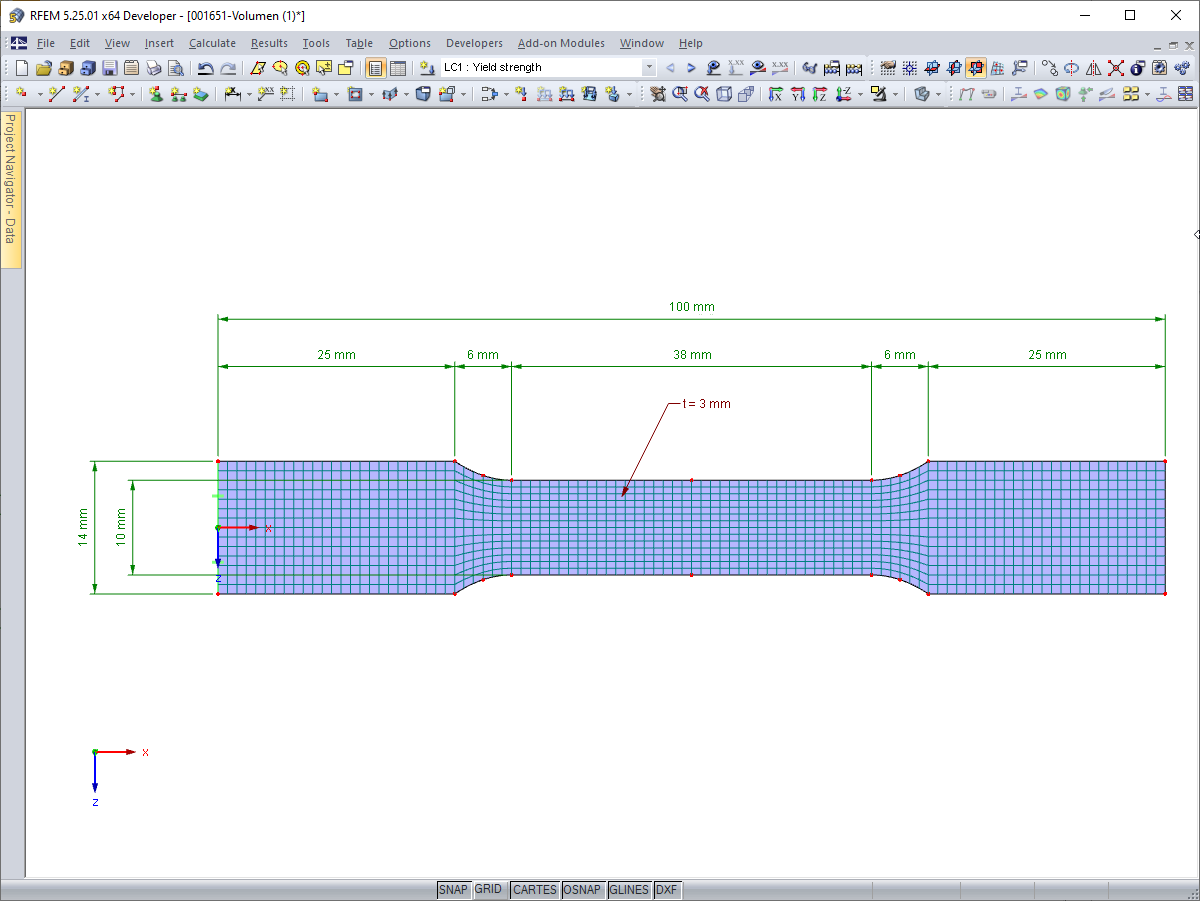

Deformacje sprężyste elementu konstrukcyjnego pod wpływem obciążenia są oparte na prawie Hooke'a, opisującym liniową zależność naprężenie-odkształcenie. Są one odwracalne: po odciążeniu element powraca do swojego pierwotnego kształtu. Jednakże deformacje plastyczne są nieodwracalne i zazwyczaj znacznie większe niż odkształcenia sprężyste. W przypadku naprężeń plastycznych materiałów ciągliwych, takich jak stal, efekty plastyczności występują w miejscach, w których wzrostowi odkształceń towarzyszy zjawisko lokalnego wzmocnienia. Prowadzi to do powstania trwałych deformacji, a w ekstremalnych przypadkach do zniszczenia elementu konstrukcyjnego.
