Pregunta:
¿Es posible modelar una losa de metal de chapa trapezoidal?
Respuesta:
Hay dos opciones para hacer esto:
1. Modelado como una estructura de placa plegada (ver imagen 01)

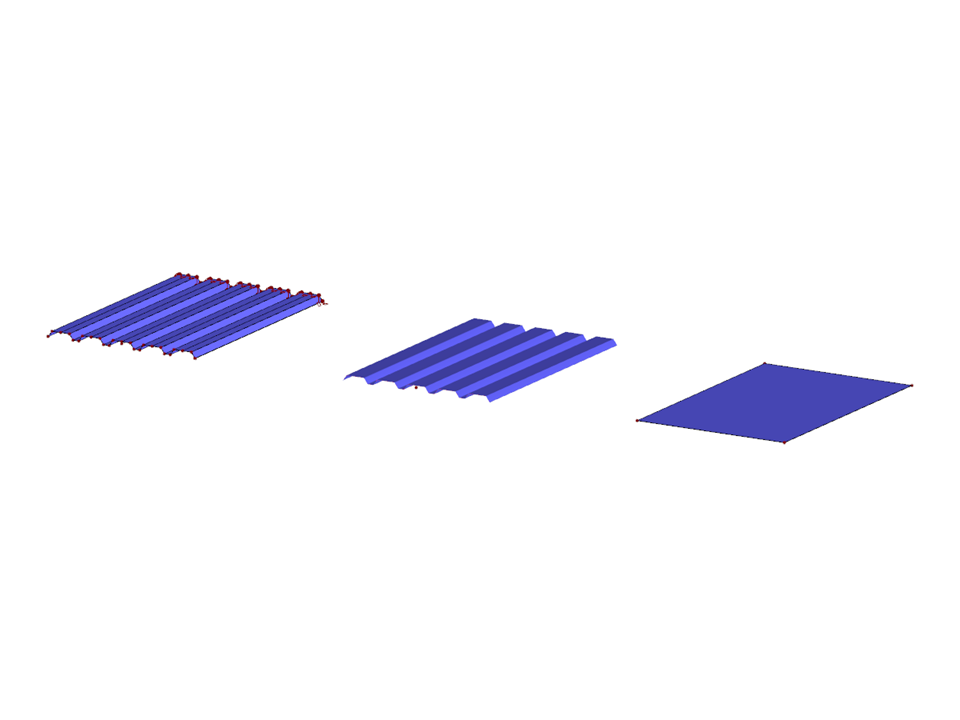

2. Modelado como superficie ortótropa (ver imagen 02 e imagen 03)
La primera opción sólo es útil si las tensiones en la chapa trapezoidal son de interés. La ondulación individual se modelará utilizando superficies. El modelado y el esfuerzo de cálculo es muy alto. Puede facilitar el modelado un poco: La biblioteca de secciones de RFEM contiene todas las secciones trapezoidales comunes. Cree una barra con una sección trapezoidal. Luego, genere superficies desde la barra usando la opción del menú contextual correspondiente. Luego puede modificar o copiar las superficies creadas con chapas trapezoidales.
Si la rigidez de la chapa trapezoidal solo es relevante para el análisis, el modelado como una superficie ortótropa es razonable. Al definir la superficie, seleccione el tipo de rigidez "Ortótropa". Haga clic en el botón [Editar parámetros] junto al cuadro de lista para definir las propiedades ortótropas. Las rigideces se pueden describir por espesores equivalentes o directamente por los coeficientes de la matriz de rigidez (ver manual). Puede especificar cualquier ángulo para la dirección ortótropa, que está relacionada con el sistema de ejes local de la superficie. Este ángulo también se puede controlar gráficamente (Mostrar -Navegador " Modelo → Superficies → Direcciones de ortotropía").
