Dotaz:
Je možné v modelu vytvořit desku z trapézových plechů?
Odpověď:
Existují dva způsoby, jak to provést:
1. Modelování jako skládaná desková konstrukce (viz Obrázek 01)
2. Modelování jako ortotropní plocha (viz Obrázek 02 a Obrázek 03)
První možnost je užitečná, pouze pokud jsou zajímavá napětí v trapézovém plechu. Jednotlivé zvlnění je třeba modelovat pomocí ploch. Náročnost na modelování a výpočet jsou velmi vysoké. Modelování je možné si o něco zjednodušit: Databáze průřezů programu RFEM obsahuje všechny běžné lichoběžníkové průřezy. Vytvořte prut s lichoběžníkovým průřezem. Poté z příslušné prutové nabídky vygenerujte plochy z prutu. Vytvořené plochy pak můžete upravit nebo zkopírovat pomocí trapézového plechu.
Pokud je tuhost trapézového plechu relevantní pouze pro posouzení, je vhodné modelovat jako ortotropní plochu. Při zadávání plochy je třeba vybrat typ tuhosti "Ortotropní". Ortotropní vlastnosti je možné zadat pomocí tlačítka [Parametry] vedle seznamu. Tuhosti lze popsat pomocí ekvivalentních tloušťek nebo přímo pomocí součinitelů matice tuhosti (viz manuál). Pro směr ortotropie je možné zadat libovolný úhel, který se vztahuje na lokální osový systém plochy. Tento úhel lze nastavit také graficky (Zobrazit -Navigátor " Model → Plochy → Směr ortotropie").

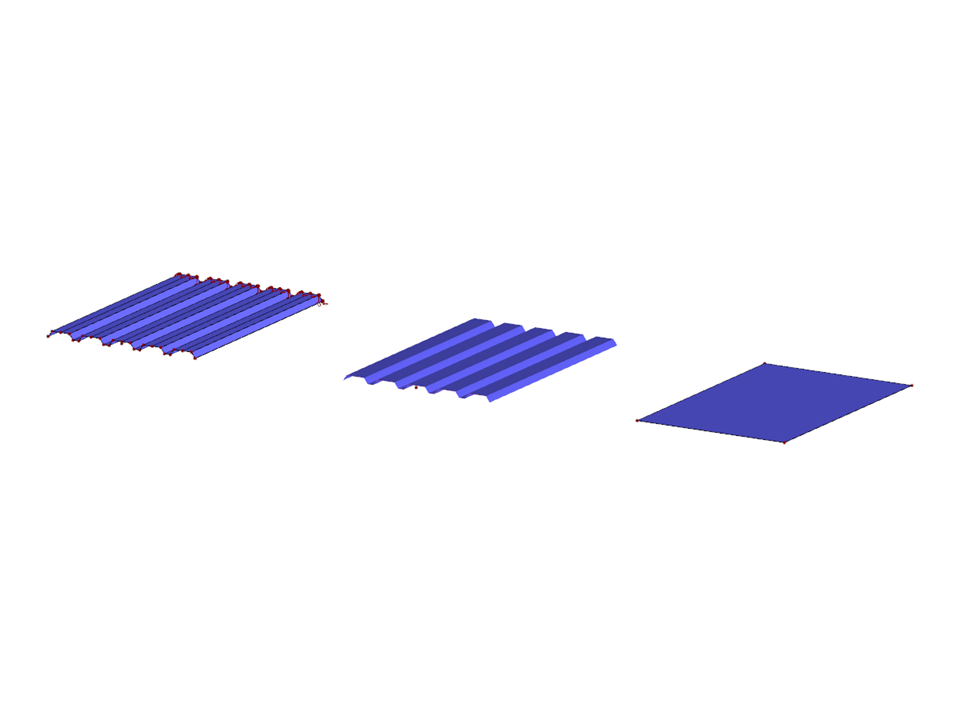

Model použitý v
Trapézový plech
| Počet uzlů | 62 |
| Počet linií | 85 |
| Počet prutů | 2 |
| Počet ploch | 27 |
| Celková hmotnost | 0,113 t |
| Rozměry (metrické) | 5,000 x 1,500 x 0,035 m |
| Rozměry (imperiální) | 16.4 x 4.92 x 0.11 feet |
| Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
