Question :
Est-il possible de modéliser une dalle faite de tôle trapézoïdale ?
Réponse :
Il existe deux options pour ce faire:
1. Modélisation sous forme de structure en tôle pliée (voir la Figure 01)
2. Modélisation sous forme de surface orthotrope (voir les Figures 02 et 03)
La première option n'est utile que si les contraintes dans la tôle trapézoïdale sont intéressantes. L'ondulation individuelle doit être modélisée à l'aide de surfaces. Les efforts de modélisation et de calcul vont donc être très importants. La modélisation peut être facilitée, dans une certaine mesure : La bibliothèque de sections de RFEM contient toutes les sections trapézoïdales courantes. Créer un élément avec une forme trapézoïdale en coupe transversale. Puis, générez les surfaces à partir de la barre à l'aide de l'option de menu contextuel correspondante. Vous pouvez ensuite modifier ou copier les surfaces créées avec des plaques trapézoïdales.
Si la rigidité de la plaque trapézoïdale n'est pertinente que pour l'analyse, la modélisation comme une surface orthotrope est raisonnable. Lors de la définition de la surface, sélectionnez le type de rigidité «Orthotrope». Cliquez sur le bouton [Modifier les paramètres] à côté de la zone de liste pour définir les propriétés orthotropes. Les rigidités peuvent être décrites par des épaisseurs équivalentes ou directement par les coefficients de la matrice de rigidité (voir le manuel). Vous pouvez spécifier un angle pour la direction de l'orthotropie, qui dépend du système d'axes de surface local. Cet angle peut également être contrôlé graphiquement (Affichage -Navigateur « Modèle → Surfaces → Directions de l'orthotropie»).

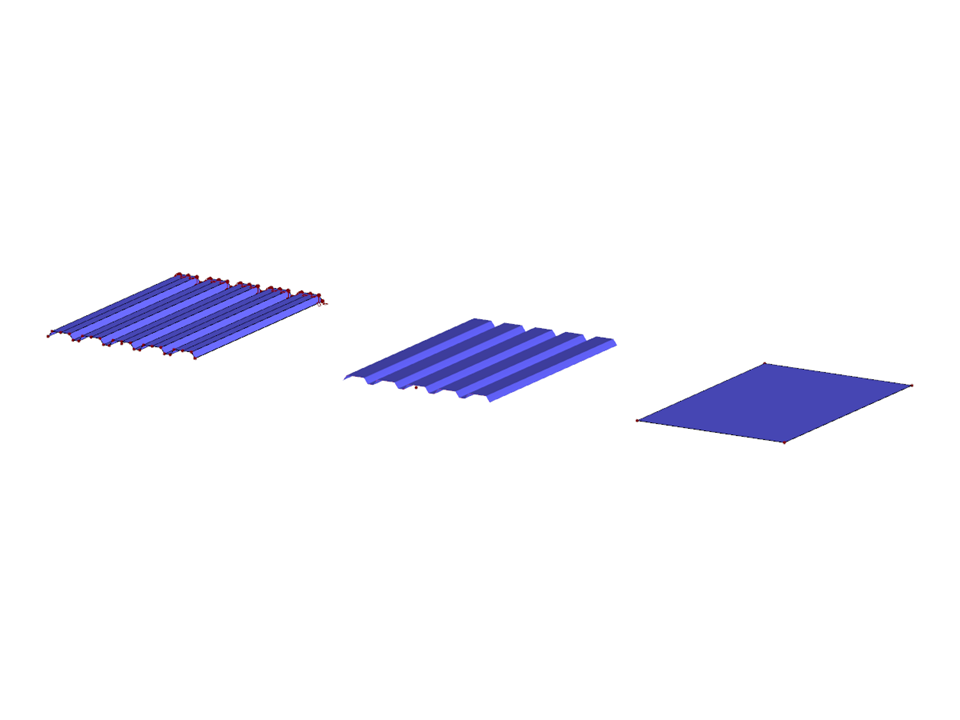

Bâche trapézoïdale
Nombre de nœuds | 62 |
Nombre de lignes | 85 |
Nombre de barres | 2 |
Nombre de surfaces | 27 |
Poids total | 0,113 t |
Dimensions (métrique) | 5,000 x 1,500 x 0,035 m |
Dimensions (impériales) | 16.4 x 4.92 x 0.11 feet |
Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
