Redukcja sztywności zgodnie z NCI NA.5.9 w TIMBER Pro

Czy mogę uwzględnić redukcję sztywności zgodnie z niemiecką normą NCI NA.5.9 w TIMBER Pro?

Odpowiedź:

Tak, w razie potrzeby można to aktywować w szczegółach programu TIMBER Pro (instrukcja s. 39).

FAQ 004977
PL | Flaga FAQ
Najczęściej zadawane pytania 004977 | Czy mogę rozważyć zmniejszenie sztywności zgodnie z niemieckimi przepisami NCI ...

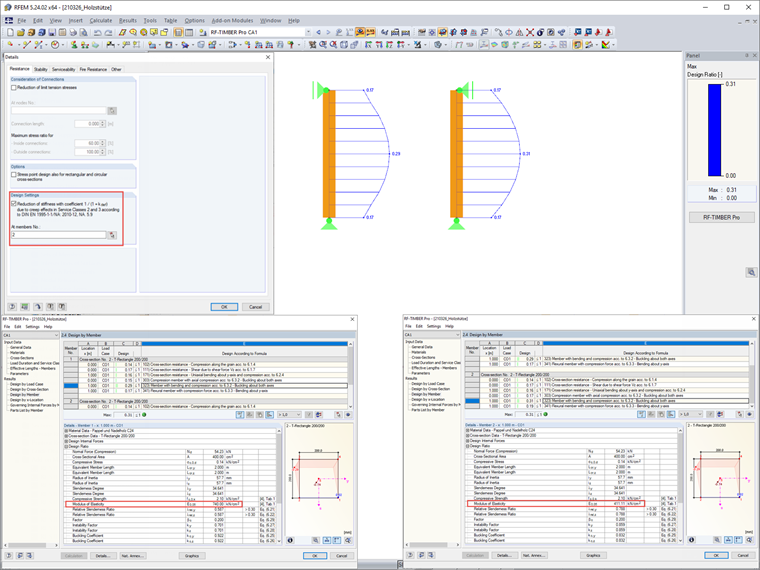

Redukcja modułu E.
Redukcja modułu E.

Ta zredukowana sztywność jest uwzględniana w analizie wyboczenia zgodnie z metodą pręta zastępczego.
