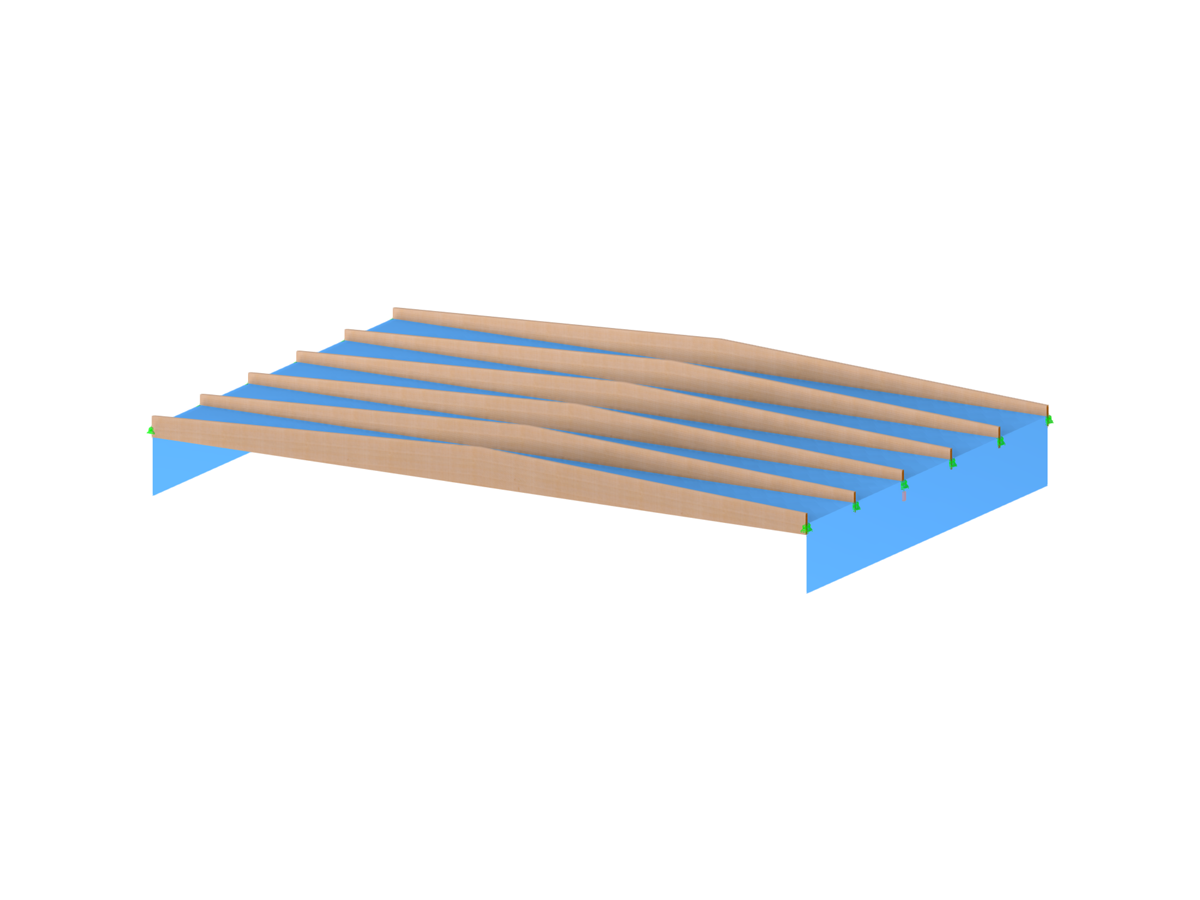

Model 005529 | Konstrukcja dachu z dźwigarami dachu dwuspadowego z drewna klejonego warstwowo
  • Opis
  • Recenzje (0)

Model opisuje konstrukcję dachu, w której dźwigary dachowe dwuspadowe wykonane z drewna klejonego warstwowo zapewniają efektywne rozłożenie obciążeń. Zastosowanie drewna klejonego warstwowo stanowi zrównoważone i wytrzymałe rozwiązanie w budownictwie drewnianym. Innowacyjne podejścia do optymalizacji zachowania konstrukcji przedstawiono praktycznie. Szczegółowe analizy umożliwiają uzasadnione projektowanie elementów konstrukcyjnych.

Model wykorzystany w
Łącznie
0 na 5 gwiazdek
Ta strona ma 0 ocen użytkowników.
5 gwiazdek
4 gwiazdki
3 gwiazdki
2 gwiazdki
1 gwiazdka
(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

Dźwigar z drewna klejonego warstwowo

Liczba węzłów 30
Liczba linii 43
Liczba prętów 6
Liczba powierzchni 15
Ilość brył 0
Ilość przypadków obciążenia 10
Ilość KO 79
Liczba kombinacji wyników 0
Ciężar całkowity 53,916 t
Wymiary (metryczne) 47,000 x 5,065 x 30,000 m
Wymiary (imperialne) 154.2 x 16.62 x 98.43 feet

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
