Respuesta:
Sí, puede activar esto en los detalles de TIMBER Pro , si es necesario (manual p. 39).
Preguntas frecuentes (FAQ)

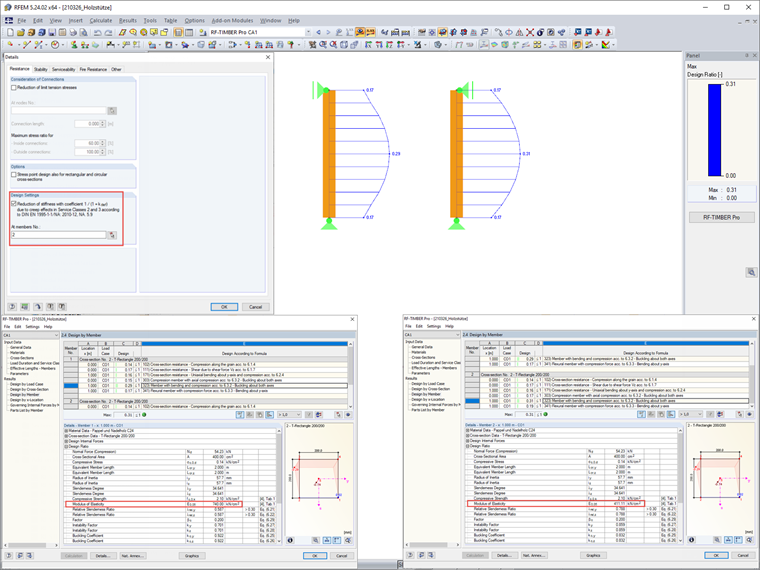

Esta rigidez reducida se considera conforme al método de la barra equivalente en el análisis de pandeo.
Pregunta
¿Puedo considerar una reducción de la rigidez según la normativa alemana NCI NA.5.9 en TIMBER Pro?
