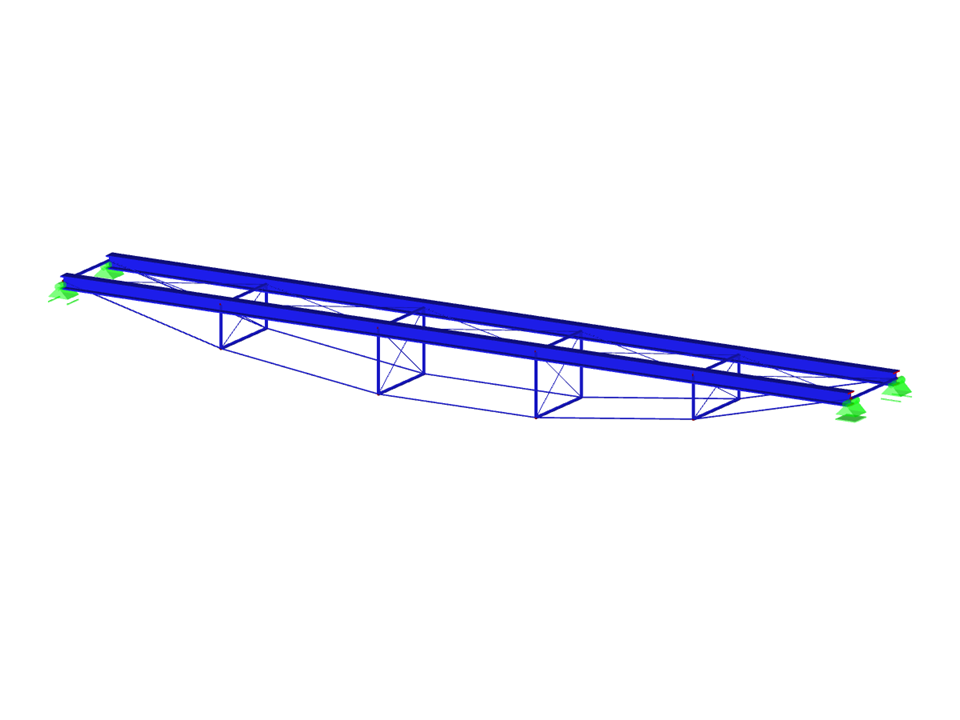

Ponte di acciaio
  • Descrizione
  • Recensioni (0)

Questo modello dimostra, utilizzando un ponte in acciaio, come le tensioni limite possano essere modificate attraverso un'adeguata regolazione del limite di snervamento. Illustra gli effetti pratici delle tensioni limite variabili nelle analisi dei componenti. I risultati ottenuti supportano la validazione del concetto nella statica delle strutture.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Modello Ponte in Acciaio Adattamento Tensione Critica

Numero di nodi 20
Numero di aste 56
Numero di casi di carico 4
Nr. di combinazioni di carico 16
Nr. di combinazioni di risultati 2
Peso totale 8,230 t
Dimensioni (metriche) 20.742 x 2.742 x 1.871 m
Dimensioni (imperiali) 68.05 x 9 x 6.14 feet
Versione del programma 8.25.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Modelli correlati
Ponte pedonale
2162x
306x
Modellazione del ponte pedonale con RF-MOVE

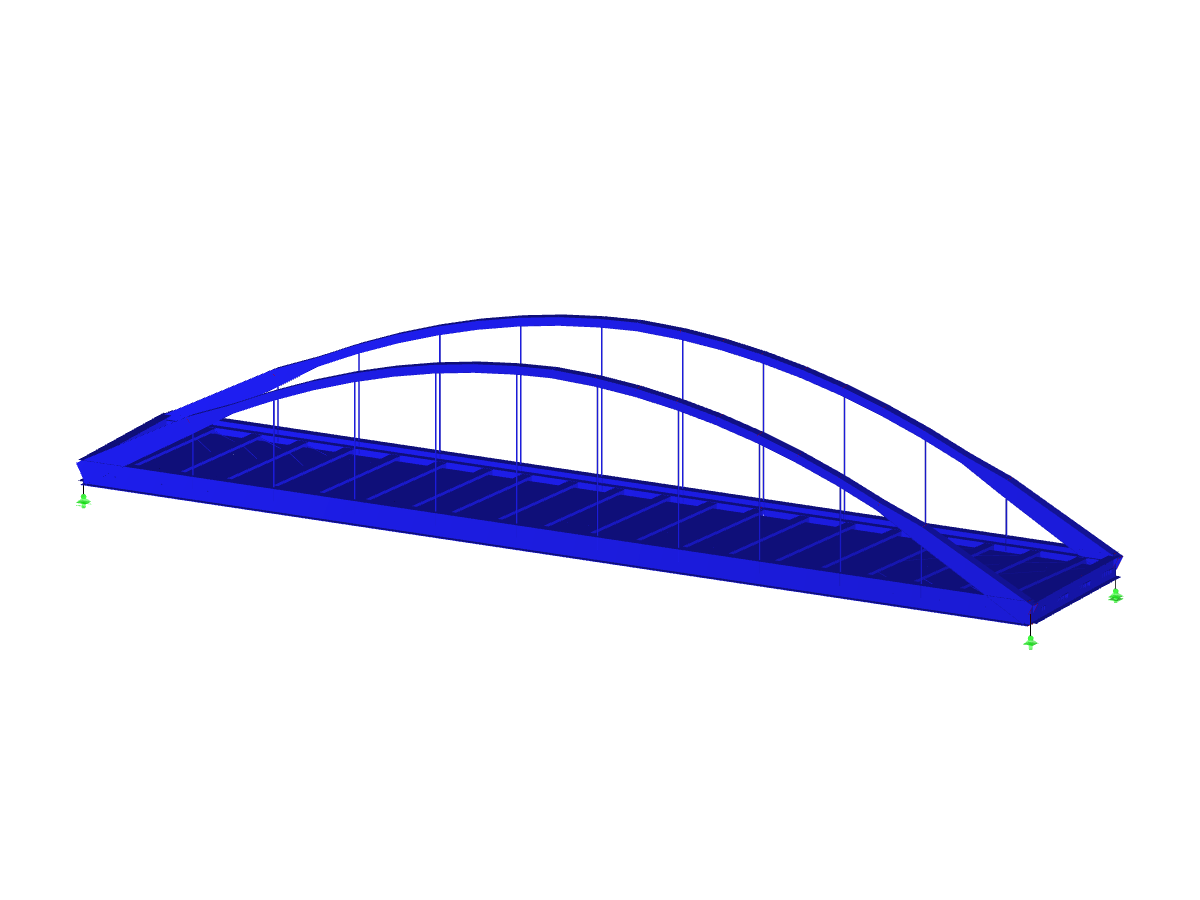

Hervester Brücke Nr. 423 über den Wesel-Datteln-Kanal
