L'azienda olandese Janson Bridging che ha sede a Hank, produce ponti per uso civile, industriale e militare, ma anche temporanei o di emergenza.
Tutti questi ponti sono costituiti da moduli con campate che vanno da 2 a 40 elementi che possono essere uniti tramite giunti.
Janson Bridging
Hank, Netherlands
www.jansonbridging.com
Visualizzazione della deformazione di un ponte in RFEM (© Janson Bridging)
Tutti questi ponti sono costituiti da moduli con campate che vanno da 2 a 40 elementi che possono essere uniti tramite giunti.
Janson Bridging
Hank, Netherlands
www.jansonbridging.com
Visualizzazione della deformazione di un ponte in RFEM (© Janson Bridging)

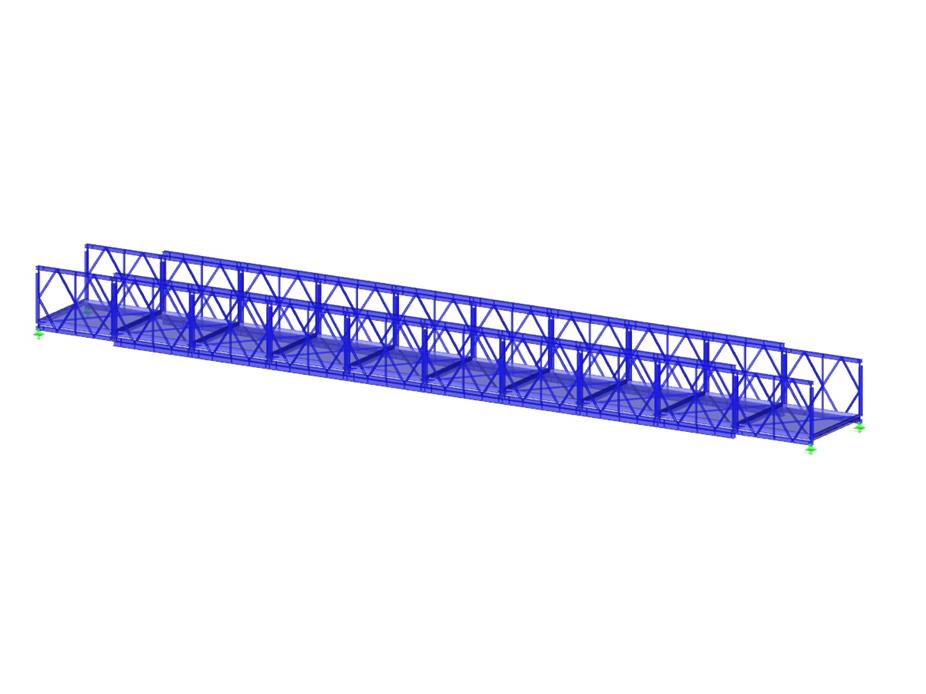

Ponti di emergenza e temporanei
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1060 |
| Numero di linee | 572 |
| Numero di aste | 552 |
| Numero di superfici | 10 |
| Numero di casi di carico | 15 |
| Nr. di combinazioni di carico | 11 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 25,232 t |
| Dimensioni (metriche) | 30.816 x 3.820 x 2.510 m |
| Dimensioni (imperiali) | 101.1 x 12.53 x 8.23 feet |
| Versione del programma | 5.01.01 |
