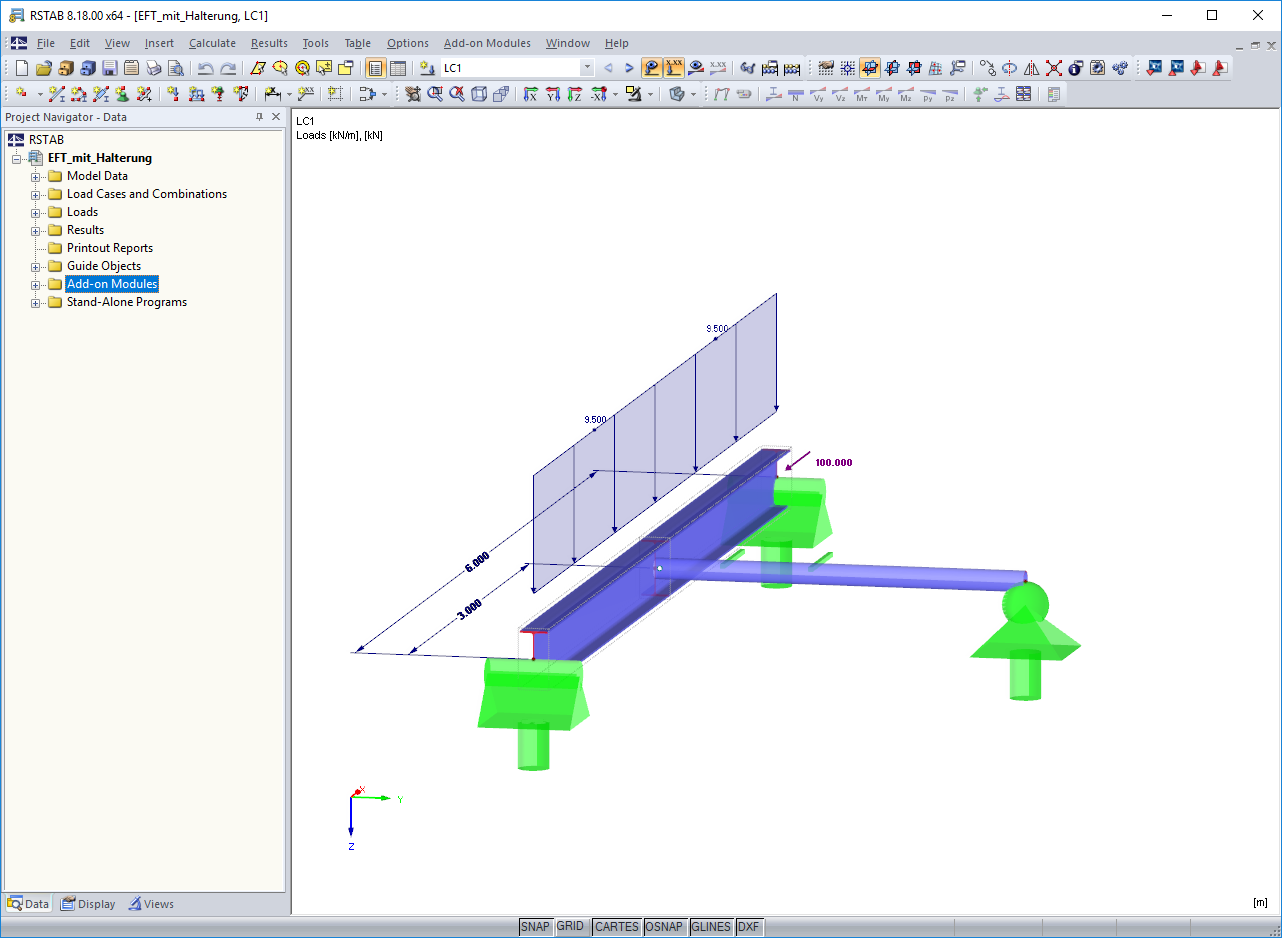

Sulla base di questo modello, l'analisi di instabilità laterale-torsionale di una trave a campata singola è stata eseguita in RF-STEEL EC3 con il metodo dell'asta equivalente e vincolo laterale intermedio al centro e confrontata con un progetto secondo il metodo generale e vincolo nodale centrale .

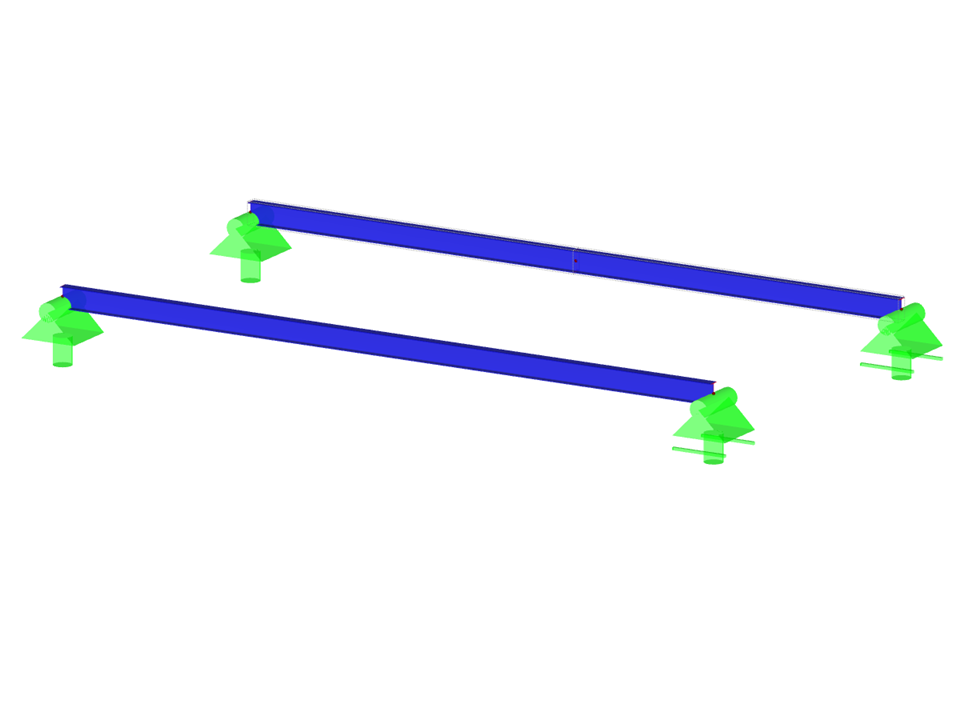

Modello utilizzato in
trave a campata singola
| Numero di nodi | 5 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,845 t |
| Dimensioni (metriche) | 10,000 x 0,000 x 5,000 m |
| Dimensioni (imperiali) | 32.81 x 0 x 16.4 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
