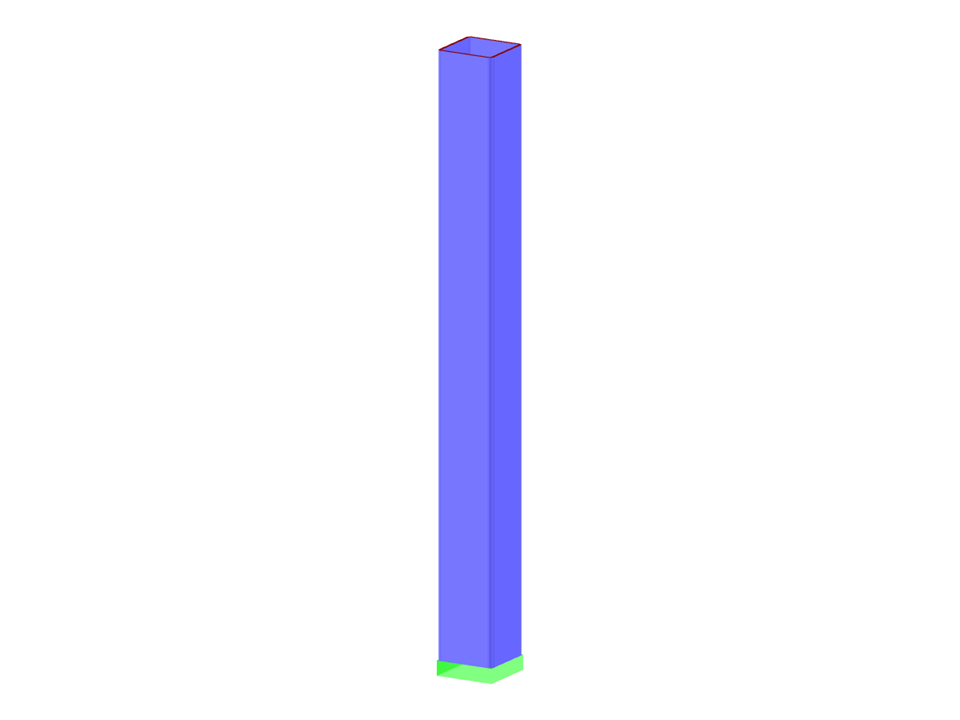

Questo modello dimostra come sia possibile progettare delle travi con una sezione cava di SHAPE-THIN eseguendo automaticamente la classificazione delle sezioni trasversali secondo EN 1993-1-1 ed EN 1993-1-5 con il modulo aggiuntivo RF-/STEEL EC3. Mostra che anche i componenti di sezione curvi, per i quali non esistono specifiche normative c/t, possono essere progettati tecnicamente. La costruzione integra misure definite con precisione e gli effetti di instabilità in profili curvi, in modo che sia le parti rettilinee che quelle curve siano considerate secondo le norme. La rappresentazione visualizza chiaramente la geometria della trave e mette in evidenza i dettagli degli elementi curvi.
5 stelle | ||
4 stelle | ||
3 stelle | ||
2 stelle | ||
1 stella |
Trave I Sezione Cava I Verifica Sezione
Numero di nodi | 2 |
Numero di linee | 1 |
Numero di aste | 1 |
Numero di casi di carico | 1 |
Peso totale | 0,015 t |
Dimensioni (metriche) | 0.871 x 0.871 x 1.435 m |
Dimensioni (imperiali) | 2.86 x 2.86 x 4.71 feet |
Versione del programma | 5.24.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
