Model ten demonstruje, jak skonstruować belki z przekrojem zamkniętym przy użyciu DUENQ, automatyzując klasyfikację przekrojów zgodnie z EN 1993-1-1 i EN 1993-1-5 za pomocą modułu dodatkowego RF-/STAHL EC3. Pokazuje to, że części przekroju o krzywiznach, dla których nie istnieją normatywne wartości c/t, mogą być technicznie oceniane. Konstrukcja integruje precyzyjnie zdefiniowane wymiary i efekty wyboczeniowe w zakrzywionych profilach, co pozwala na normatywne uwzględnienie zarówno prostych, jak i zakrzywionych części. Wizualizacja wyraźnie przedstawia geometrię belki i podkreśla szczegóły zakrzywionych elementów.


(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

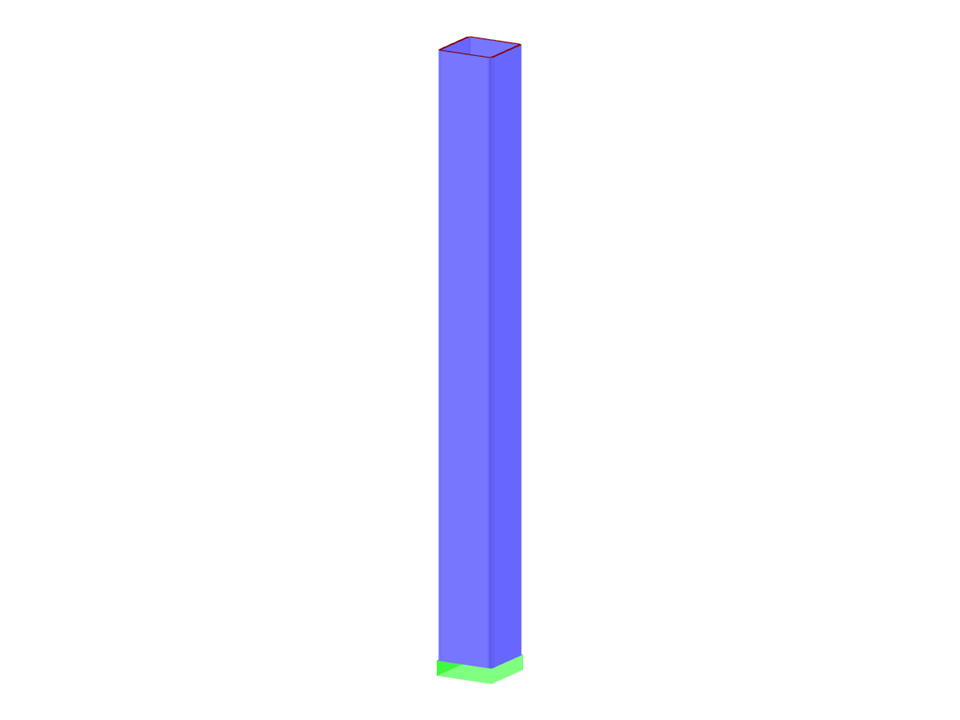

Belka skrzynkowa

Liczba węzłów 2
Liczba linii 1
Liczba prętów 1
Ilość przypadków obciążenia 1
Ciężar całkowity 0,015 t
Wymiary (metryczne) 0,871 x 0,871 x 1,435 m
Wymiary (imperialne) 2.86 x 2.86 x 4.71 feet
Wersja programu 5.24.01

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
