Klasifikaci průřezů podle EN 1993-1-1 a EN 1993-1-5 lze v přídavném modulu RF-/STEEL EC3 provést automaticky. Maximální poměry c/t udává norma pro přímé průřezové části. Pro zakřivené části průřezů neexistují žádné normativní specifikace, a proto pro ně nelze provést klasifikaci průřezů.
Na tomto modelu je předvedeno, jak mohou být posouzeny průřezy se zakřivenými částmi, jako je tento z programu SHAPE-THIN.

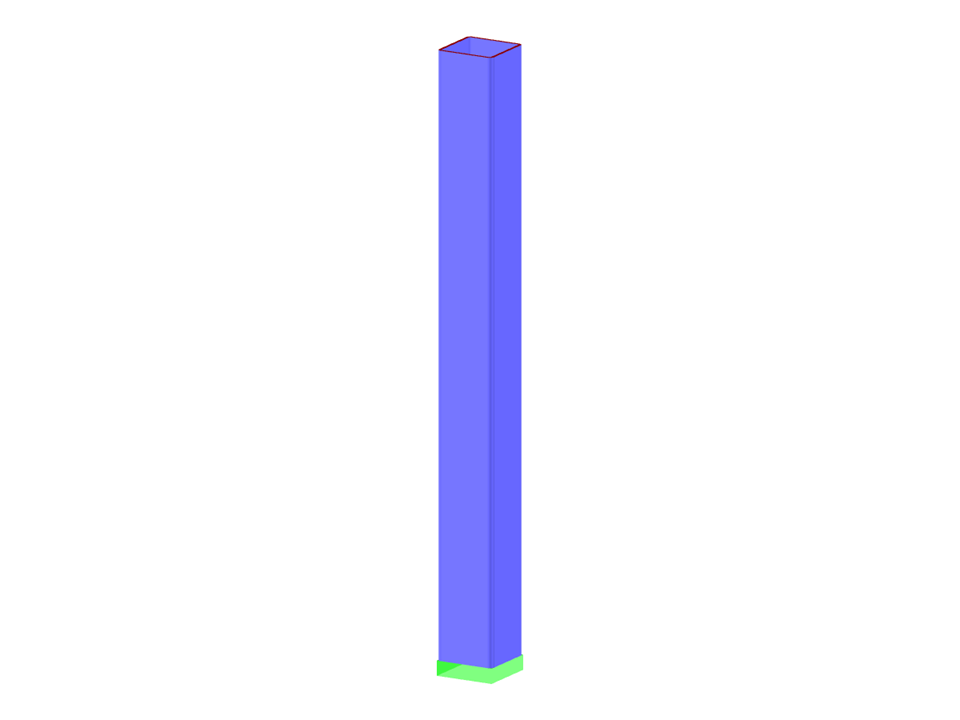

Nosník s dutým průřezem SHAPE-THIN
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,015 t |
Rozměry (metrické) | 0,000 x 1,000 x 0,000 m |
Rozměry (imperiální) | 0 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
