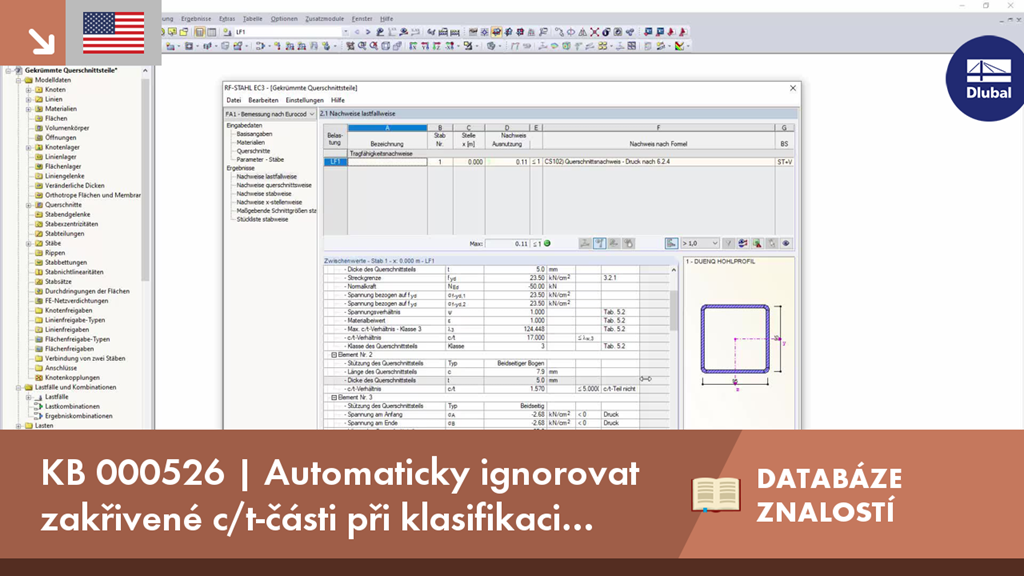

V přídavném modulu RF-/STEEL EC3 lze provést automaticky klasifikaci průřezů podle EN 1993-1-1 a EN 1993-1-5. Maximální poměry c/t udává norma pro přímé průřezové části. Pro zakřivené části průřezů neexistují žádné normativní specifikace, a proto pro ně nelze provést klasifikaci průřezů.
KB 000526 | Automaticky ignorovat zakřivené c/t-části při klasifikaci průřezů
Odkazy
- Výkonné nástroje pro rychlé zadávání konstrukcí v programu RFEM
- Lineární a nelineární analýza konstrukcí v programu RFEM
Máte nějaké otázky?
V přídavném modulu RF-/STEEL EC3 lze provést automaticky klasifikaci průřezů podle EN 1993-1-1 a EN 1993-1-5. Maximální poměry c/t udává norma pro přímé průřezové části. Pro zakřivené části průřezů neexistují žádné normativní specifikace, a proto pro ně nelze provést klasifikaci průřezů.
Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení. Pokud je například prostý nosník podepřen příčně ve středu pole, lze zabránit vybočení tlačeného pásu a vynutit si vlastní tvar s dvěma vlnami. Tímto dodatečným opatřením se významně zvyšuje kritický moment při klopení. V přídavných modulech pro posouzení prutů je možné ve vstupním okně "Mezilehlé podpory proti příčnému posunutí" zadat na prutu různé typy příčných podpor.
Deskový nosník představuje hospodárnou volbu pro velkorozponové konstrukce. Ocelový deskový nosník s I-profilem má obvykle stojinu vysokou pro maximalizaci smykové únosnosti a oddělení pásnic, ale tenkou pro minimalizaci vlastní tíhy. Vzhledem k vysokému poměru výšky k tloušťce (h/tw ) mohou být pro vyztužení štíhlé stojiny zapotřebí příčné výztuhy.
Pochopení tuhosti ocelových spojů je rozhodující při navrhování konstrukcí. Spoje jsou často považovány za přísně kloubové nebo tuhé, což však může vést k nehospodárným nebo dokonce nebezpečným návrhům. Zjistěte, jak Dlubal addon Ocelové přípoje pro RFEM pomáhá při analýze tuhosti a momentové únosnosti spoje a zajišťuje tak bezpečnější a hospodárnější návrh.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
