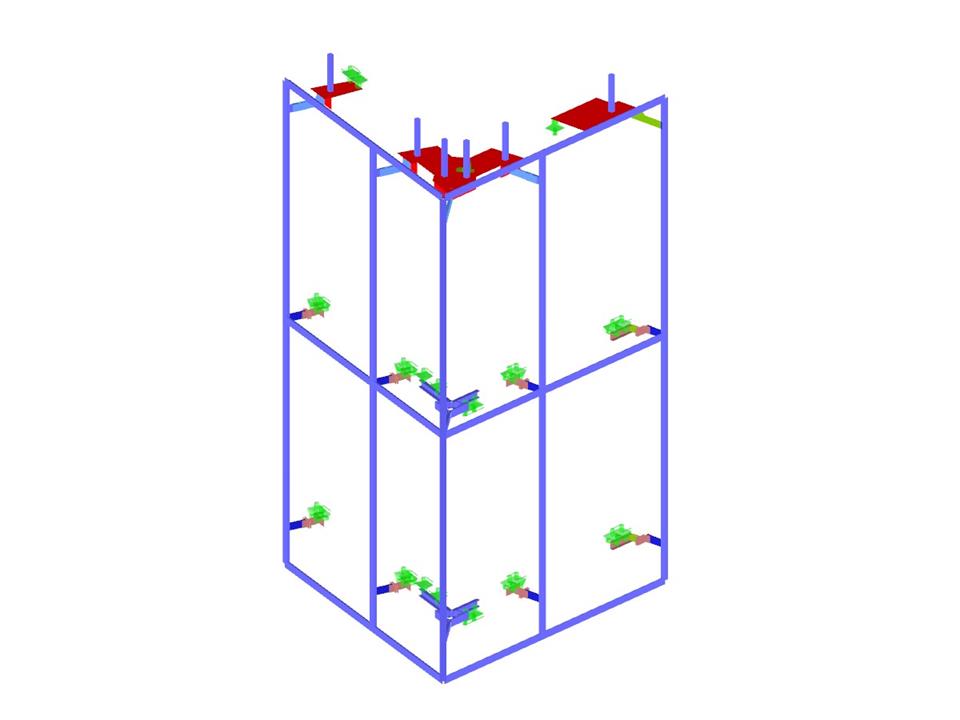

Il modello è una combinazione di asta, superficie ed elementi solidi con diversi rilasci e cerniere per assorbire le tolleranze e modellare accuratamente fori asolati. Per garantire la corretta distribuzione delle forze tra gli elementi delle travi anteriori e la struttura secondaria, le sezioni a T anteriori (montanti e travi) sono state modellate con elementi di aste e gli stabilizzatori con elementi solidi. Le mensole vengono visualizzate come elementi di superficie.
Nelle are in cui i sistemi di fissaggio intersecano superfici o solidi, sono state definite delle zone regolari per distribuire correttamente le tensioni. I punti di ancoraggio utilizzano i punti di pressione della superficie di calcestruzzo per resistere alla grande forza verso il basso dovuta al peso proprio. Sui vincoli esterni a incastro, sono state definite le rigidezze delle molle per determinare la tensione ammissibile del calcestruzzo e la forza di trazione che agiscono sulle rotaie di Halfen. Si sono verificati problemi nei punti di vincoli esterni dello scorrimento a causa delle solette in cemento armato relativamente sottili (20 cm) che è stato risolto modificando la direzione dei fori asolati.
Ingegneria per strutture per facciate:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Nelle are in cui i sistemi di fissaggio intersecano superfici o solidi, sono state definite delle zone regolari per distribuire correttamente le tensioni. I punti di ancoraggio utilizzano i punti di pressione della superficie di calcestruzzo per resistere alla grande forza verso il basso dovuta al peso proprio. Sui vincoli esterni a incastro, sono state definite le rigidezze delle molle per determinare la tensione ammissibile del calcestruzzo e la forza di trazione che agiscono sulle rotaie di Halfen. Si sono verificati problemi nei punti di vincoli esterni dello scorrimento a causa delle solette in cemento armato relativamente sottili (20 cm) che è stato risolto modificando la direzione dei fori asolati.
Ingegneria per strutture per facciate:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Struttura della facciata
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1292 |
| Numero di linee | 1401 |
| Numero di aste | 242 |
| Numero di superfici | 366 |
| Numero di solidi | 32 |
| Numero di casi di carico | 9 |
| Nr. di combinazioni di carico | 246 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 2,846 t |
| Dimensioni (metriche) | 4.922 x 4.595 x 8.080 m |
| Dimensioni (imperiali) | 16.15 x 15.08 x 26.51 feet |
| Versione del programma | 5.23.01 |
