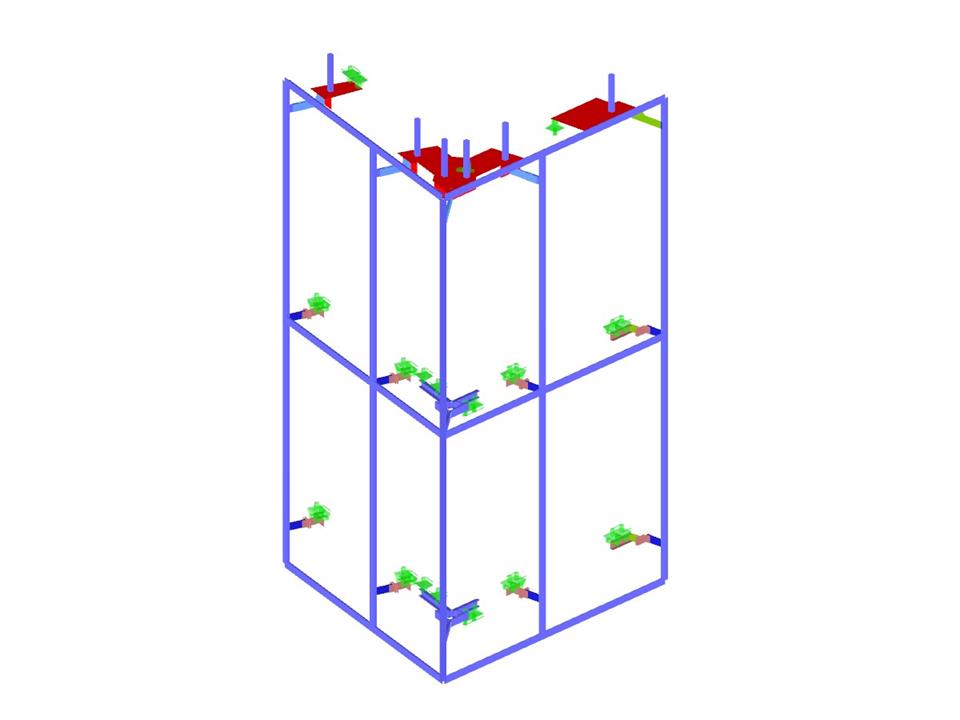

Model jest kombinacją elementów prętowych, powierzchniowych i bryłowych z wieloma zwolnieniami oraz przegubami, aby uwzględnić tolerancje i wiernie odwzorować owalne otwory. Frontowe belki i słupy z profili teowych modelowane są za pomocą elementów prętowych. Podpory z kolei za pomocą elementów bryłowych, w celu zapewnienia prawidłowego rozkładu sił między elementami belek frontowych a drugorzędną konstrukcją wsporczą. Drugorzędna konstrukcja wsporcza modelowana jest jako powierzchnie.
W miejscach, w których śruby przecinają powierzchnie lub bryły, zdefiniowano obszary uśrednienia w celu prawidłowego odwzorowania rozkładu naprężeń. Punkty, gdzie znajdują się zakotwienia wykorzystują wysoką wytrzymałość na docisk betonu celem przeniesienia dużej reakcji pionowej od ciężaru własnego. W miejscach podpór stałych zadano dodatkowe podpory sprężyste w celu określenia dopuszczalnego naprężenia w betonie i siły rozciągającej działającej na szyny Halfen. W miejscach podpór przesuwnych (rolkowych) pojawiły się trudności z przeniesieniem sił ze względu na stosunkowo cienką (20 cm) betonową posadzkę. Problemy te rozwiązano poprzez zmianę orientacji otworów owalnych w zamocowaniu.
Inżynieria fasad:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
W miejscach, w których śruby przecinają powierzchnie lub bryły, zdefiniowano obszary uśrednienia w celu prawidłowego odwzorowania rozkładu naprężeń. Punkty, gdzie znajdują się zakotwienia wykorzystują wysoką wytrzymałość na docisk betonu celem przeniesienia dużej reakcji pionowej od ciężaru własnego. W miejscach podpór stałych zadano dodatkowe podpory sprężyste w celu określenia dopuszczalnego naprężenia w betonie i siły rozciągającej działającej na szyny Halfen. W miejscach podpór przesuwnych (rolkowych) pojawiły się trudności z przeniesieniem sił ze względu na stosunkowo cienką (20 cm) betonową posadzkę. Problemy te rozwiązano poprzez zmianę orientacji otworów owalnych w zamocowaniu.
Inżynieria fasad:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Konstrukcja elewacji
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 1292 |
Liczba linii | 1401 |
Liczba prętów | 242 |
Liczba powierzchni | 366 |
Ilość brył | 32 |
Ilość przypadków obciążenia | 9 |
Ilość KO | 246 |
Liczba kombinacji wyników | 3 |
Ciężar całkowity | 2,846 t |
Wymiary (metryczne) | 4,922 x 4,595 x 8,080 m |
Wymiary (imperialne) | 16.15 x 15.08 x 26.51 feet |
Wersja programu | 5.23.01 |
