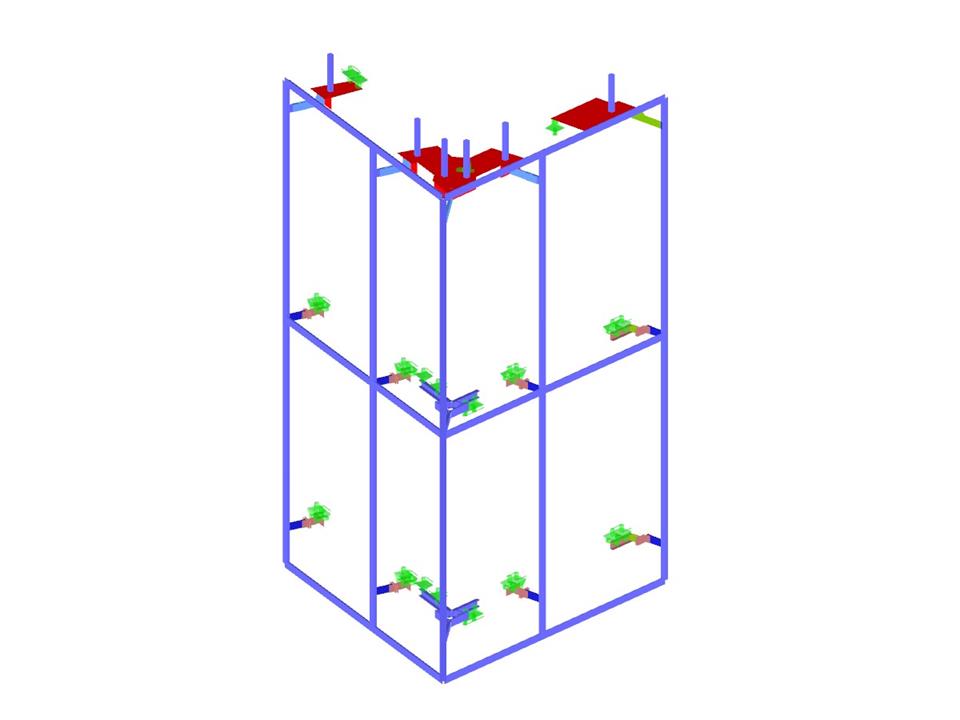

O modelo é uma combinação de elementos de barras, superfícies e sólidos com várias libertações e articulações para absorver as tolerâncias e modelar com precisão os furos oblongos. As secções em T da frente (postes e vigas) são modeladas com elementos de barra e os estabilizadores com elementos sólidos para garantir uma distribuição de força correta entre os elementos da viga frontal e a estrutura de apoio secundária. Os estribos encontram-se representados como elementos de superfície.
Nos pontos onde os parafusos cruzam superfícies ou sólidos, foram definidas zonas de suavização para distribuir adequadamente as tensões. Os estribos dos apoios de ponto fixo utilizam os pontos de pressão do piso de betão para suportar a grande força descendente devido ao peso próprio. Nos apoios de ponto fixo, foram definidas rigidezes de mola para determinar a tensão de betão permitida e a força de tração que atua sobre os carris Halfen. Nos estribos dos apoios de ponto deslizante, surgiram algumas dificuldades devido à espessura relativamente fina dos pisos de apenas 20 cm, a qual foi resolvida através de alterações no sistema ao nível da direção dos furos oblongos nos estribos.
Planeamento da fachada:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Nos pontos onde os parafusos cruzam superfícies ou sólidos, foram definidas zonas de suavização para distribuir adequadamente as tensões. Os estribos dos apoios de ponto fixo utilizam os pontos de pressão do piso de betão para suportar a grande força descendente devido ao peso próprio. Nos apoios de ponto fixo, foram definidas rigidezes de mola para determinar a tensão de betão permitida e a força de tração que atua sobre os carris Halfen. Nos estribos dos apoios de ponto deslizante, surgiram algumas dificuldades devido à espessura relativamente fina dos pisos de apenas 20 cm, a qual foi resolvida através de alterações no sistema ao nível da direção dos furos oblongos nos estribos.
Planeamento da fachada:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Construção de fachadas
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 1292 |
Número de linhas | 1401 |
Número de barras | 242 |
Número de superfícies | 366 |
Número de sólidos | 32 |
Número de casos de carga | 9 |
Número de combinações de cargas | 246 |
Número de combinações de resultados | 3 |
Peso total | 2,846 t |
Dimensões (métricas) | 4,922 x 4,595 x 8,080 m |
Dimensões (imperial) | 16.15 x 15.08 x 26.51 feet |
Versão do programa | 5.23.01 |
