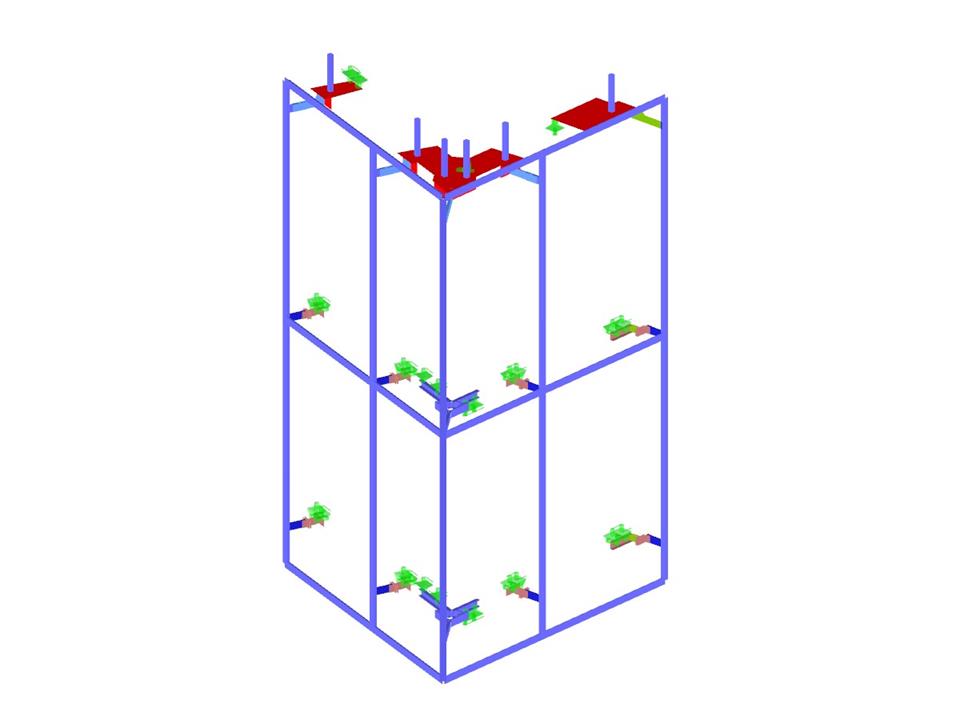

Das Modell besteht aus einer Kombination von Stab-, Flächen- und Volumenelementen mit mehreren Freigaben und Gelenken, um Toleranzen aufzunehmen und das Verhalten der erforderlichen Langlöcher richtig zu erfassen. Die vorderen T-Profile (Pfosten und Riegel) sind mit Stabelementen modelliert und die Schwerter mit Volumenelementen, um eine korrekte Kraftverteilung zwischen den vorderen Trägerelementen und dem Sekundärtragwerk zu ermöglichen. Die Bügel sind als Flächenelemente abgebildet.
An Stellen, wo Schrauben auf Flächen oder Volumen treffen, wurden Glättungsbereiche definiert, um die Spannungen korrekt zu verteilen. Die Festpunktbügel nutzen die Druckpunkte der Betondecke, um der großen nach unten wirkenden Kraft des Eigengewichts standzuhalten. An den Festpunkten wurden Federsteifigkeiten definiert, um die zulässige Betonspannung zu erfassen sowie die Zugkraft, die auf die Halfenschienen wirkt. In den Lospunktbügeln ergaben sich Schwierigkeiten durch die relative dünne Betondecke von nur 20 cm, die durch Änderungen im System in der Richtung der Langlöcher in den Bügeln gelöst wurden.
Planung Fassade:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Fassadenkonstruktion
Anzahl Knoten | 1292 |
Anzahl Linien | 1401 |
Anzahl Stäbe | 242 |
Anzahl Flächen | 366 |
Anzahl Volumenkörper | 32 |
Anzahl Lastfälle | 9 |
Anzahl Lastkombinationen | 246 |
Anzahl Ergebniskombinationen | 3 |
Gesamtgewicht | 2.846 t |
Abmessungen (metrisch) | 4.922 x 4.595 x 8.080 m |
Abmessungen (imperial) | 16.15 x 15.08 x 26.51 feet |
Programmversion | 5.23.01 |
