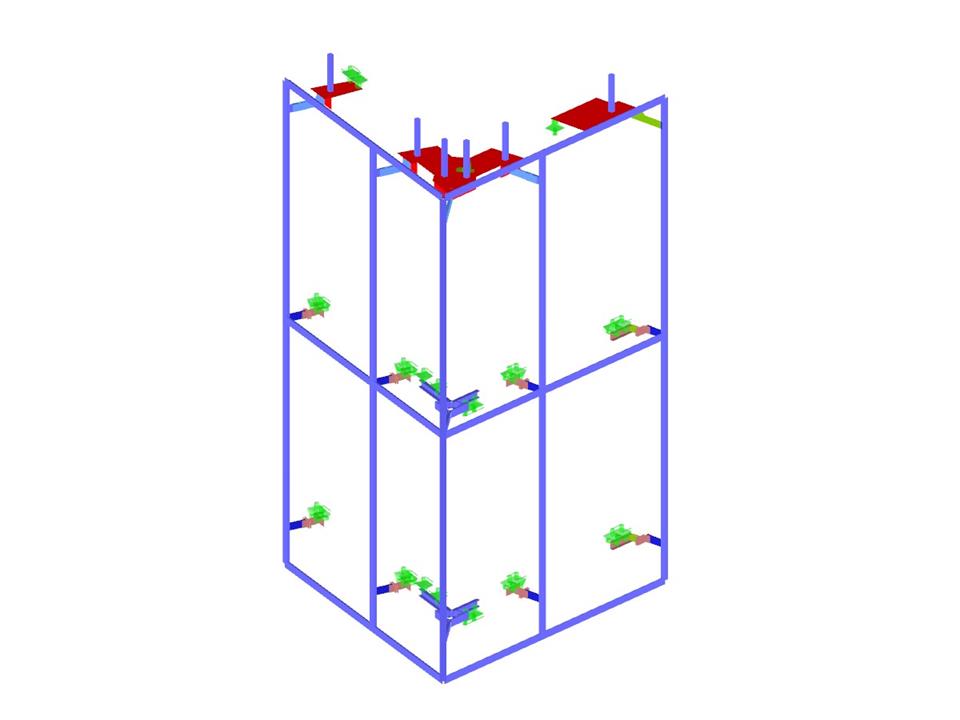

Model je kombinací prutových, plošných prvků a těles s mnoha uvolněními a klouby k zajištění tolerancí a k správnému zachycení chování podélných otvorů. Přední T-profily (svislice a příčle) jsou modelovány prutovými prvky, zatímco konzoly pomocí těles pro zajištění správného rozdělení sil mezi předními nosníky a sekundární nosnou konstrukcí. Pro držáky byly zvoleny plošné prvky.
V místech styku šroubů s plochami nebo tělesy byly zadány oblasti vyhlazení pro správné rozdělení napětí. Pevné body využívají tlakových bodů betonových desek, aby mohly odolávat velké síle působící směrem dolů vlivem vlastní tíhy. V pevných bodech byly zadány pružiny pro zachycení dovoleného napětí v betonu a také tahové síly působící na kotvicí lišty. V bodech kluzného uložení se vyskytly problémy v důsledku relativně tenkých (20 cm) betonových desek. Vyřešeny byly změnami v systému ve směru podélných otvorů.
Projekt fasády:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
V místech styku šroubů s plochami nebo tělesy byly zadány oblasti vyhlazení pro správné rozdělení napětí. Pevné body využívají tlakových bodů betonových desek, aby mohly odolávat velké síle působící směrem dolů vlivem vlastní tíhy. V pevných bodech byly zadány pružiny pro zachycení dovoleného napětí v betonu a také tahové síly působící na kotvicí lišty. V bodech kluzného uložení se vyskytly problémy v důsledku relativně tenkých (20 cm) betonových desek. Vyřešeny byly změnami v systému ve směru podélných otvorů.
Projekt fasády:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Fasádní konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 1292 |
| Počet linií | 1401 |
| Počet prutů | 242 |
| Počet ploch | 366 |
| Počet těles | 32 |
| Počet zatěžovacích stavů | 9 |
| Počet kombinací zatížení | 246 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 2,846 t |
| Rozměry (metrické) | 4,922 x 4,595 x 8,080 m |
| Rozměry (imperiální) | 16.15 x 15.08 x 26.51 feet |
| Verze programu | 5.23.01 |
