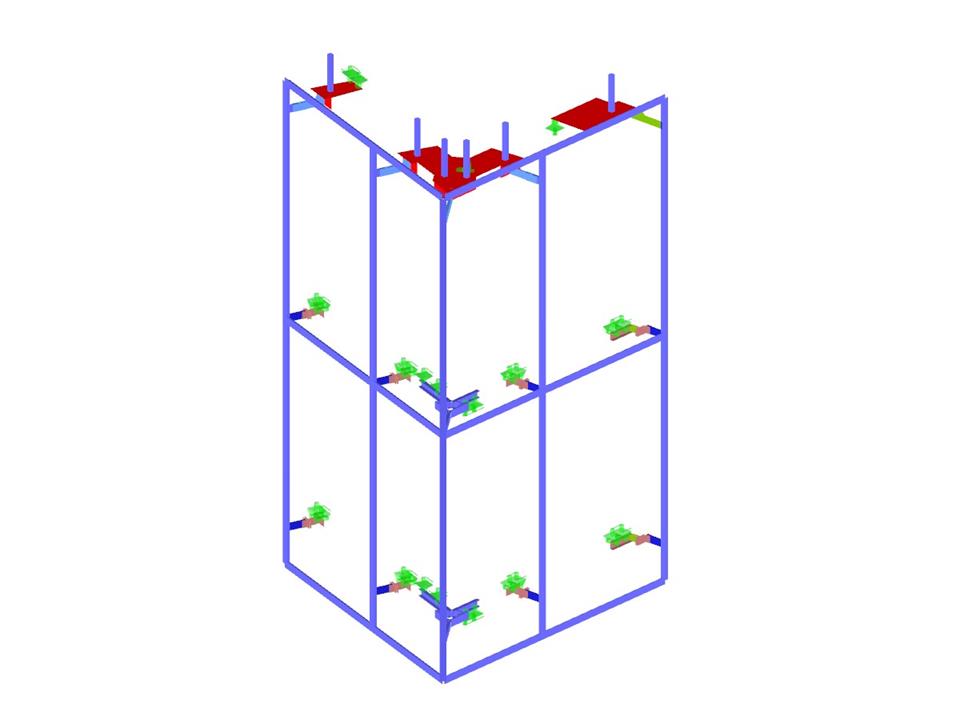

该模型是杆件、面和实体单元的组合，具有多个释放和铰连接，以便适应容差并且能够正确捕捉所需长方形孔。 前部 T 形截面（立柱和横梁）使用杆件单元建模，而悬臂梁使用实体单元建模，以确保前部梁单元和次支承结构之间的内力分布正确。 支架使用面单元建模。
在螺栓与面或实体接触的地方定义了平滑区域，以便得到正确的应力分布。 固定支架利用混凝土楼板的压力点来承受由自重所引起的较大的向下作用力。 在固定点上定义了弹簧刚度，以确定混凝土的允许应力和相关拉力。 因为混凝土楼板的厚度只有 20 cm，相对较薄，所以会在滑动点处支架出现问题。这个问题可以通过修改支架长孔的方向来解决。
幕墙结构工程：
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
在螺栓与面或实体接触的地方定义了平滑区域，以便得到正确的应力分布。 固定支架利用混凝土楼板的压力点来承受由自重所引起的较大的向下作用力。 在固定点上定义了弹簧刚度，以确定混凝土的允许应力和相关拉力。 因为混凝土楼板的厚度只有 20 cm，相对较薄，所以会在滑动点处支架出现问题。这个问题可以通过修改支架长孔的方向来解决。
幕墙结构工程：
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
幕墙结构
无法下载
客户项目/只视图
| 节点数目： | 1292 |
| 线的数目 | 1401 |
| 杆件数目： | 242 |
| 面的数目： | 366 |
| 实体数目 | 32 |
| 荷载工况数目 | 9 |
| 荷载组合数目 | 246 |
| 结果组合数目 | 3 |
| 总重量 | 2,846 t |
| 翘曲区域尺寸 | 4.922 x 4.595 x 8.080 m |
| 软件版本 | 5.23.01 |
