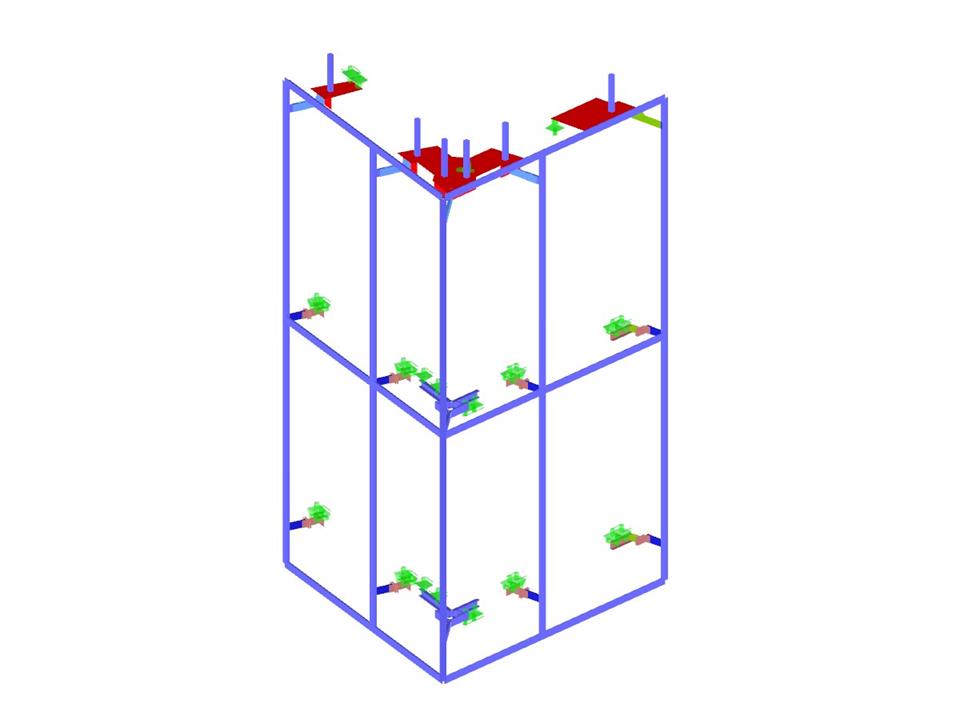

Данная модель представляет собой сочетание элементов стержня, поверхности и тела с несколькими высвобождениями и шарнирами, которые позволяют поглотить допуски и точно смоделировать все прорезанные отверстия. Для обеспечения правильного распределения сил между элементами наружных балок и вторичной несущей конструкцией были передние двутавровые профили (стойки и балки) смоделированы с помощью элементов стержней, а выносные опоры с помощью элементов тел. Кронштейны затем в модели отображаются как элементы поверхности.
Далее, чтобы правильно распределить напряжения, были в местах, где винтовые элементы пересекают поверхности или тела, заданы средние области. Анкерные точки используются исключительно в точках давления железобетонной поверхности, поскольку так они способны лучше противостоять большим нисходящим силам, которые вызывает их собственный вес. У неподвижных опор затем требовалось задать жесткости пружин, благодаря которым можно было определить допустимое напряжение бетона и растягивающую силу, действующую на рельсы Halfen. Особые затруднения, которые возникли у роликовых точечных опор из-за применения относительно тонких железобетонных плит перекрытия (20 см), были решены путем изменения направления прорезных отверстий хомута.
Проектирование фасада:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Далее, чтобы правильно распределить напряжения, были в местах, где винтовые элементы пересекают поверхности или тела, заданы средние области. Анкерные точки используются исключительно в точках давления железобетонной поверхности, поскольку так они способны лучше противостоять большим нисходящим силам, которые вызывает их собственный вес. У неподвижных опор затем требовалось задать жесткости пружин, благодаря которым можно было определить допустимое напряжение бетона и растягивающую силу, действующую на рельсы Halfen. Особые затруднения, которые возникли у роликовых точечных опор из-за применения относительно тонких железобетонных плит перекрытия (20 см), были решены путем изменения направления прорезных отверстий хомута.
Проектирование фасада:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Фасадная конструкция
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1292 |
Количество линий | 1401 |
Количество стержней | 242 |
Количество поверхностей | 366 |
Количество тел | 32 |
Количество загружений | 9 |
Количество сочетаний нагрузок | 246 |
Количество расчетных сочетаний | 3 |
Общий вес | 2,846 t |
Размеры (метрические) | 4,922 x 4,595 x 8,080 m |
Размеры (имперские) | 16.15 x 15.08 x 26.51 feet |
Версия программы | 5.23.01 |
