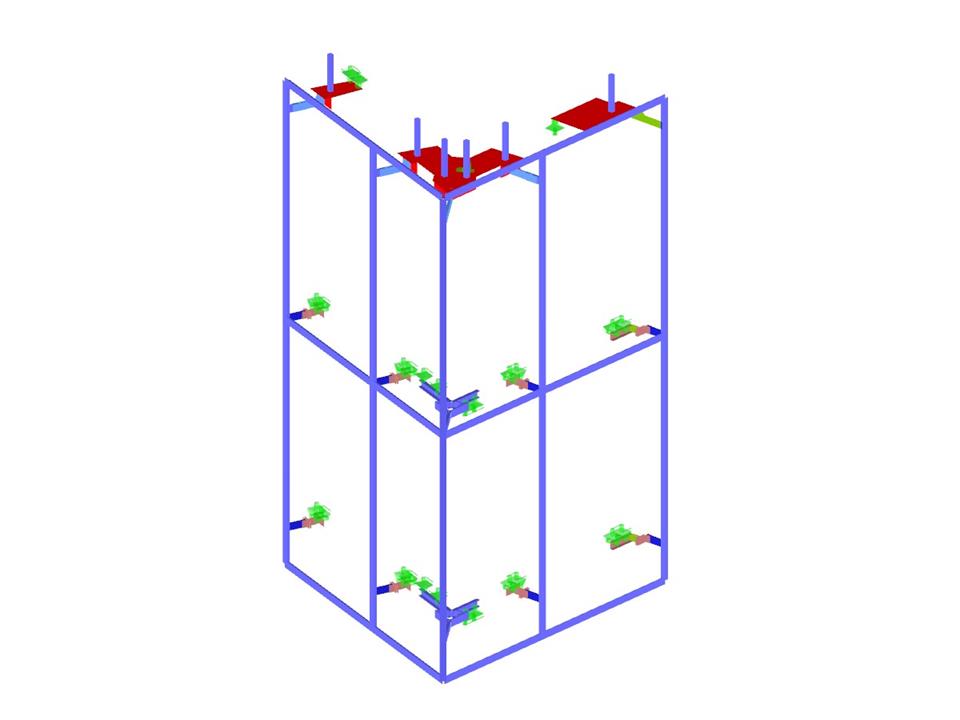

El modelo es una combinación de elementos de barras, superficies y sólidos con varias liberaciones y articulaciones para absorber las tolerancias y modelar con precisión los agujeros ranurados. Las secciones en T frontales (postes y vigas) están modeladas con elementos de barras y los estabilizadores con elementos sólidos para asegurar una distribución correcta de la fuerza entre los elementos de la viga frontal y la estructura de soporte secundaria. Las ménsulas se muestran como elementos de superficie.
En las posiciones donde los elementos de pernos intersecan superficies o sólidos, se han definido regiones medias para distribuir adecuadamente las tensiones. Los puntos de anclaje utilizan los puntos de presión de la superficie del hormigón para resistir la gran fuerza hacia abajo debida al peso propio. En los apoyos fijos, se definieron las rigideces elásticas para determinar la tensión admisible del hormigón y la fuerza de tracción que actúa sobre los carriles Halfen. En los estribos surgieron dificultades debido al espesor del hormigón relativamente delgado de tan solo 20 cm, lo cual se resolvió modificando la dirección de los agujeros ranurados en los estribos.
Ingeniería de la fachada:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
En las posiciones donde los elementos de pernos intersecan superficies o sólidos, se han definido regiones medias para distribuir adecuadamente las tensiones. Los puntos de anclaje utilizan los puntos de presión de la superficie del hormigón para resistir la gran fuerza hacia abajo debida al peso propio. En los apoyos fijos, se definieron las rigideces elásticas para determinar la tensión admisible del hormigón y la fuerza de tracción que actúa sobre los carriles Halfen. En los estribos surgieron dificultades debido al espesor del hormigón relativamente delgado de tan solo 20 cm, lo cual se resolvió modificando la dirección de los agujeros ranurados en los estribos.
Ingeniería de la fachada:
Rümmele Bauingenieur GmbH
www.ruemmelefacades.com
Estructura de fachada
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 1292 |
Número de líneas | 1401 |
Número de barras | 242 |
Número de superficies | 366 |
Número de sólidos | 32 |
Número de casos de carga | 9 |
Número de combinaciones de carga | 246 |
Número de combinaciones de resultados | 3 |
Peso completo | 2.846 t |
Dimensiones (métricas) | 4,922 x 4,595 x 8,080 m |
Dimensiones (imperiales) | 16.15 x 15.08 x 26.51 feet |
Versión del programa | 5.23.01 |
