La nuova sede del gruppo EGT a St. Georgen è stata progettata per creare una progetto futuristico tenendo conto sia dell'efficienza energetica che della sostenibilità. Il nuovo edificio ovale a quattro piani è costituito principalmente da legno ed è stato costruito in sole quattro settimane.
Per la stabilità della struttura non è stato nemmeno necessario utilizzare il nucleo di calcestruzzo. La rigidezza della struttura deriva esclusivamente dalle solide pareti in legno a strati incrociati.
Isenmann Ingenieur GmbH con sede a Haslach ha eseguito l'analisi strutturale statica e dinamica della costruzione in legno in RFEM.
Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Germania
www.isenmann-ingenieure.de
Modello 3D della struttura in legno a quattro piani in RFEM (© Isenmann Ingenieur GmbH)
Per la stabilità della struttura non è stato nemmeno necessario utilizzare il nucleo di calcestruzzo. La rigidezza della struttura deriva esclusivamente dalle solide pareti in legno a strati incrociati.
Isenmann Ingenieur GmbH con sede a Haslach ha eseguito l'analisi strutturale statica e dinamica della costruzione in legno in RFEM.
Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Germania
www.isenmann-ingenieure.de
Modello 3D della struttura in legno a quattro piani in RFEM (© Isenmann Ingenieur GmbH)

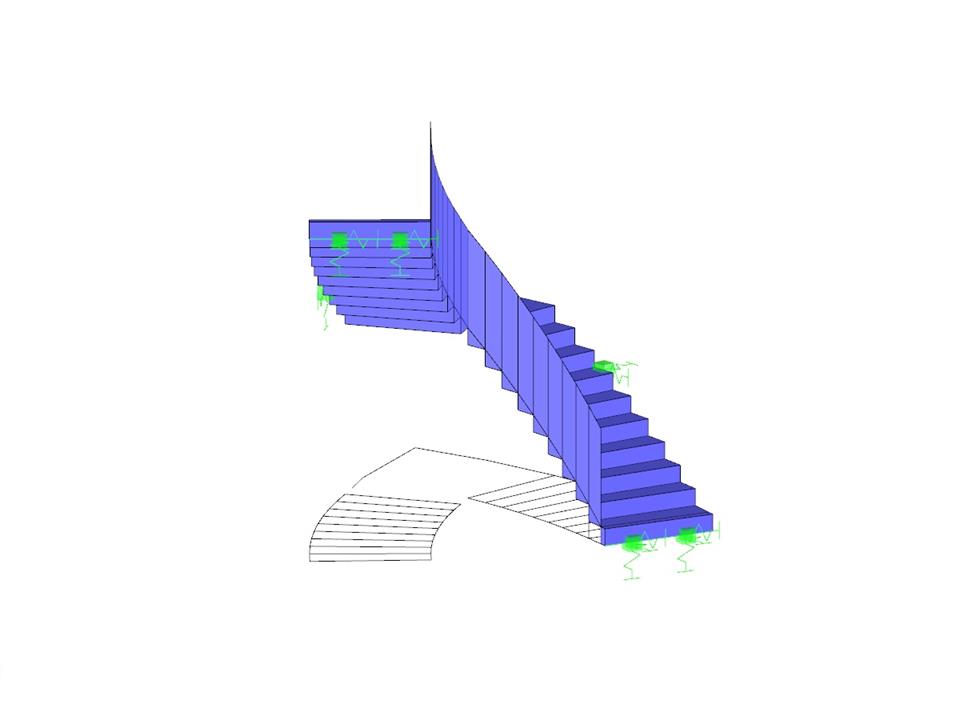

Scala in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 168 |
| Numero di linee | 262 |
| Numero di aste | 0 |
| Numero di superfici | 69 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,654 t |
| Dimensioni (metriche) | 4.127 x 4.470 x 4.300 m |
| Dimensioni (imperiali) | 13.54 x 14.67 x 14.11 feet |
