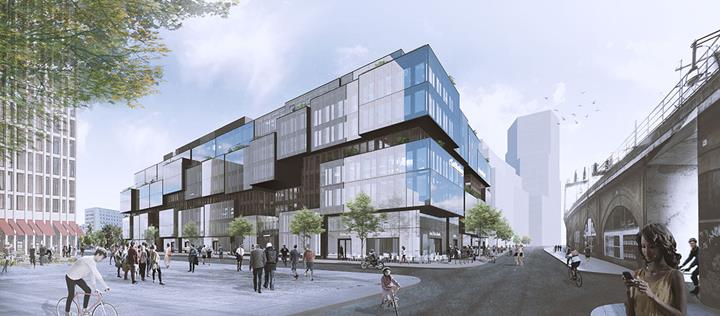

Facciata dell'edificio per uffici VoltAir, Berlino, Germania

Il nuovo edificio per uffici VoltAir a Berlino include un'area 120 m x 21 m e raggiunge un'altezza di quasi 30 m. L'involucro dell'edificio è costituito da più elementi tipo box aggettanti che formano gli angoli interni ed esterni.

Gli elementi della facciata sono sospesi da sbalzi relativamente lunghi fissati a mensole in acciaio. Le mensole in acciaio sono ulteriormente fissate alla soletta in cemento armato da rotaie o tirafondi Halfen. Ogni elemento tipo box ha un'altezza di circa 8 metri, una larghezza di 2,7 metri, un supporto fisso per i carichi verticali e orizzontali e due supporti aggiuntivi a rulli per carichi orizzontali.

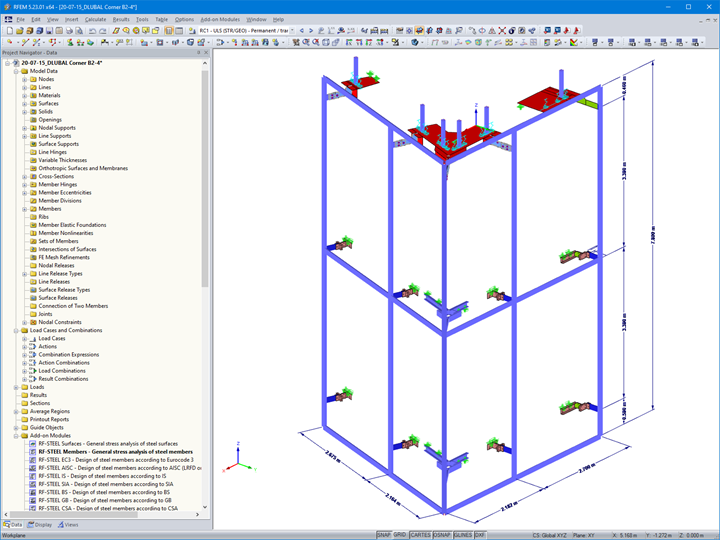

Modello in RFEM

Il modello è una combinazione di asta, superficie ed elementi solidi con diversi rilasci e cerniere per assorbire le tolleranze e modellare accuratamente fori asolati. Per garantire la corretta distribuzione delle forze tra gli elementi delle travi anteriori e la struttura secondaria, le sezioni a T anteriori (montanti e travi) sono state modellate con elementi di aste e gli stabilizzatori con elementi solidi. Le mensole vengono visualizzate come elementi di superficie.

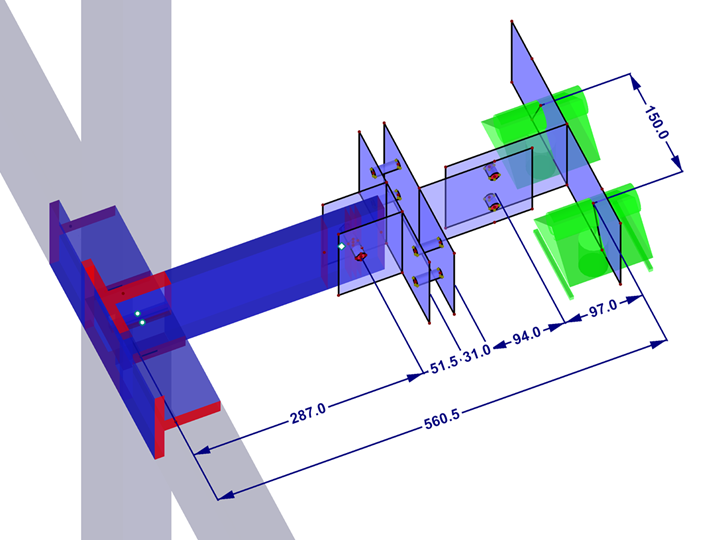

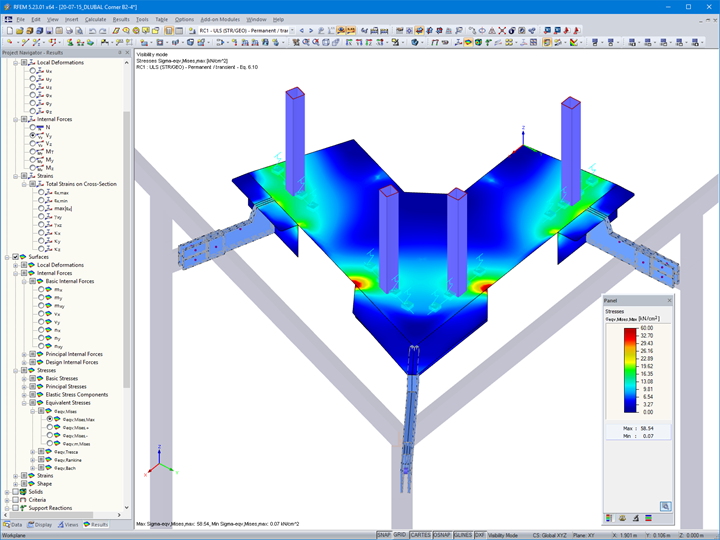

Nelle are in cui i sistemi di fissaggio intersecano superfici o solidi, sono state definite delle zone regolari per distribuire correttamente le tensioni. I punti di ancoraggio utilizzano i punti di pressione della superficie di calcestruzzo per resistere alla grande forza verso il basso dovuta al peso proprio. Sui vincoli esterni a incastro, sono state definite le rigidezze delle molle per determinare la tensione ammissibile del calcestruzzo e la forza di trazione che agiscono sulle rotaie di Halfen. Si sono verificati problemi nei punti di vincoli esterni dello scorrimento a causa delle solette in cemento armato relativamente sottili (20 cm) che è stato risolto modificando la direzione dei fori asolati.

Rümmele Bauingenieur GmbH ha concluso: "L'interfaccia user-friendly di RFEM ci ha permesso di effettuare facilmente le modifiche necessarie, che ci ha fatto risparmiare molto tempo nella ricerca di soluzioni pratiche."

Posto Alexanderstraße & Voltairestraße
10179 Berlino, Germania
Committente Volt Berlin GmbH & Co KG
Pianificazione J. MAYER H. und Partner, Architekten mbB
www.jmayerh.de
Fornitore della facciata Metallbau Früh GmbH
www.metallbau-frueh.com
Ingegneria per strutture per facciate Rümmele Bauingenieur GmbH
www.ruemmelefacades.com


Specifiche del progetto

Dati modello

Numero di nodi 1292
Numero di linee 1401
Numero di aste 242
Numero di superfici 366
Numero di solidi 32
Numero di casi di carico 9
Nr. di combinazioni di carico 246
Nr. di combinazioni di risultati 3
Peso totale 2,846 t
Dimensioni (metriche) 4.922 x 4.595 x 8.080 m
Dimensioni (imperiali) 16.15 x 15.08 x 26.51 feet
Versione del programma 5.23.01
