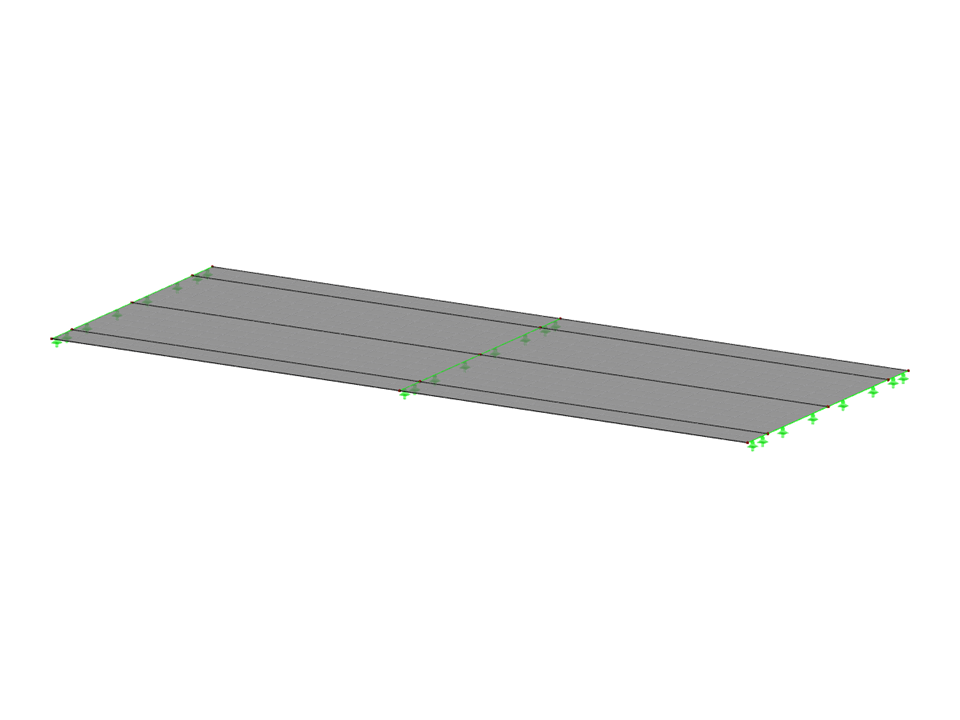

Puente de carretera de dos carriles
  • Descripción
  • Reseñas (0)

El modelo describe un puente de carretera de dos carriles considerando la combinación de efectos según EN 1991-2. Ofrece una simulación práctica de grupos de cargas en el tráfico rodado y proporciona parámetros precisos para la construcción de puentes. El concepto técnico apoya a los ingenieros en la evaluación de efectos sobre puentes de carretera. Centrado en una simulación realista de cargas, el modelo es óptimo para tareas de análisis exigentes.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Puente de carretera de dos carriles EN 1991-2

Número de nudos 15
Número de líneas 22
Número de superficies 8
Número de casos de carga 23
Número de combinaciones de resultados 15
Peso completo 120,000 t
Dimensiones (métricas) 20,000 x 8,000 x 0,000 m
Dimensiones (imperiales) 65.62 x 26.25 x 0 feet
Versión del programa 5.23.02

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
