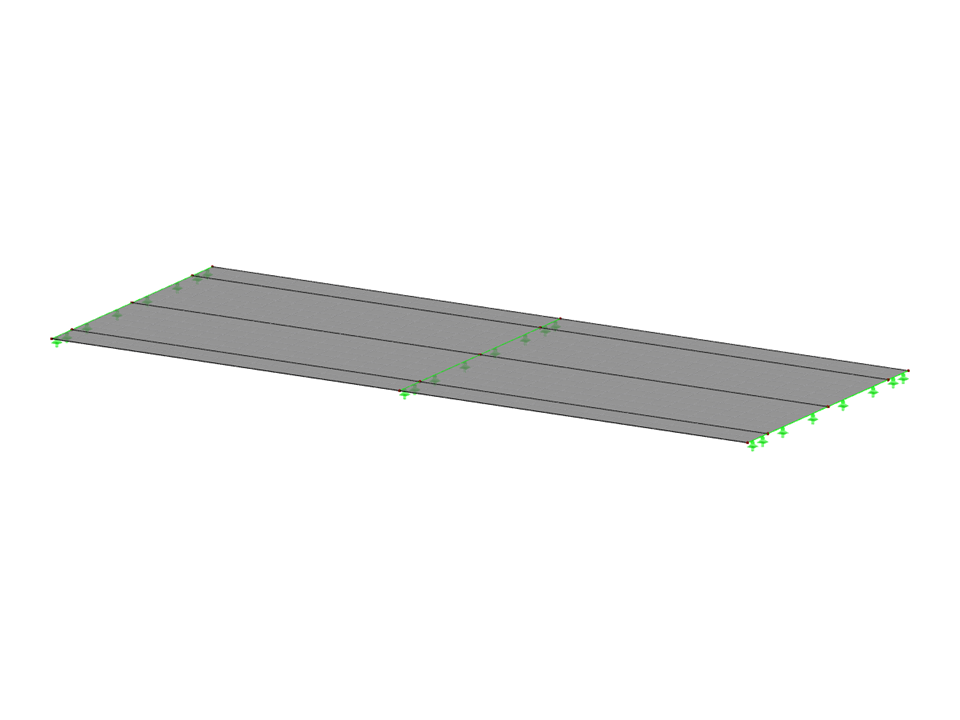

Ponte rodoviária com duas faixas
Número de nós | 15 |
Número de linhas | 22 |
Número de barras | 0 |
Número de superfícies | 8 |
Número de sólidos | 0 |
Número de casos de carga | 23 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 44 |
Peso total | 120,000 t |
Dimensões (métricas) | 20,000 x 0,000 x 8,000 m |
Dimensões (imperial) | 65.62 x 0 x 26.25 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Seleção de categoria de ação](/pt/webimage/014454/2923360/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![KB 001861 | Dimensionamento de vigas de laje segundo a AISC 360-16](/pt/webimage/045361/3639107/PG1.png?mw=512&hash=9fc408f20e02e54869b23dd856e9bcc4acc1f365)
![Construction Stages in RFEM 6](/pt/webimage/026130/3182044/1._Construction_Stages.png?mw=512&hash=bc4b40db376f830a5be0a7d113fa3604599f9767)
![Generierte Lastfälle in RSTAB](/pt/webimage/006940/1587785/000355-pt-png.bmp?mw=512&hash=61ef7a30e480aea379a13cfdf80568c4e3c5558a)
O módulo adicional RF-MOVE/RSMOVE não contém janelas de resultados: A verificação dos casos de carga gerados inclusive as cargas é efetuada no RFEM/RSTAB. As designações das cargas móveis individuais são criadas a partir do respetivo número de incremento de carga.
Estas podem ser substituídas no RFEM/RSTAB por outras designações. Todos os dados de tabelas podem ser exportados para o MS Excel.
Os diversos casos de carga podem ser gerados com um único clique do rato. No final da geração, são apresentados, como informação, os números dos casos de carga e das combinações de resultados criados.
![Eingabe: Wahl des Lastverlaufs](/pt/webimage/006939/1587765/000353-pt-png.png?mw=512&hash=0fc8f65a21ad37893688bb15353e85c220f79728)
Os conjuntos de barras com cargas móveis são selecionados graficamente no modelo do RFEM/RSTAB. Não representa nenhum problema aplicar diferentes tipos de carga num conjunto de barras ao mesmo tempo.
Através da especificação da primeira posição da carga, é possível representar com precisão a carga que entra na viga da barra contínua. Da mesma maneira, é possível definir, se uma carga móvel constituída por várias aplicações de cargas pode ir para além do final do conjunto de barras (ponte) ou não (ponte rolante).
O incremento das posições de carga individuais é determinado pelo número de casos de carga gerados para o RFEM/RSTAB. Também é possível adicionar cargas a casos de carga já existentes no RFEM/RSTAB, de maneira que não é necessária uma sobreposição adicional. RF-MOVE/RSMOVE contém vários tipos de carga, como cargas pontuais, contínuas, trapezoidais assim como pares de cargas e várias cargas concentradas do mesmo tipo.
Estas podem ser aplicadas tanto em direção local como global. A aplicação pode referir-se ao comprimento real da barra ou à projeção numa direção global.
![Módulo adicional RF-MOVE/RSMOVE para o RFEM/RSTAB | Geração de casos de carga para barras a partir de carga móveis](/pt/webimage/002894/2990876/Bridge.png?mw=512&hash=a28ebeb2d42c48866570a005b03ee2af22ee56f6)
- Geração de até 9999 casos de carga a partir das posições da carga móvel
- Posições da carga parametrizadas para diferentes cargas concentradas e distribuídas
- Resumo de várias cargas móveis num caso de geração
- Possibilidade de adicionar cargas a casos de carga já existentes no RFEM/RSTAB
- Geração de uma combinação de resultados para determinação da posição da carga mais desfavorável
- Possibilidade de guardar especificações de carga para utilização em outras estruturas
