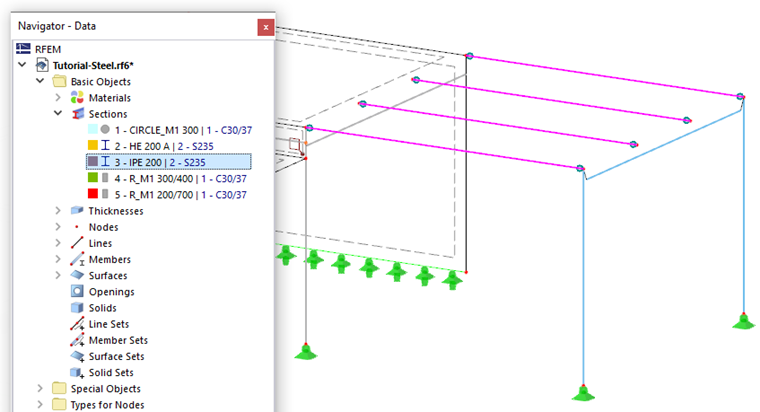

Para seleccionar las vigas de la plataforma, haga clic en la sección IPE 200 en el navegador.
Luego, haga doble clic en una de las vigas seleccionadas en el espacio de trabajo para abrir el cuadro de diálogo ' Editar barras '.
Seleccione la pestaña Tipos de diseño . Para crear un nuevo tipo de longitud efectiva, vuelva a hacer clic en el botón
(consulte el manual # extbookmark |image030417 |Creación de un nuevo tipo de imagen de longitud efectiva).

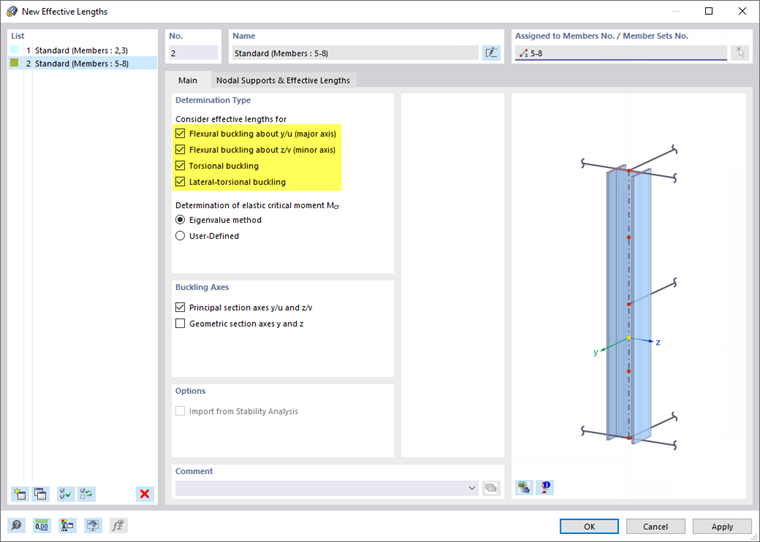

En el cuadro de diálogo ' Nuevas longitudes efectivas ', se activan las cuatro casillas de verificación para que las longitudes efectivas se consideren para todos los tipos de comprobaciones de estabilidad. Es apropiado ya que no se definieron imperfecciones para las vigas de la plataforma.

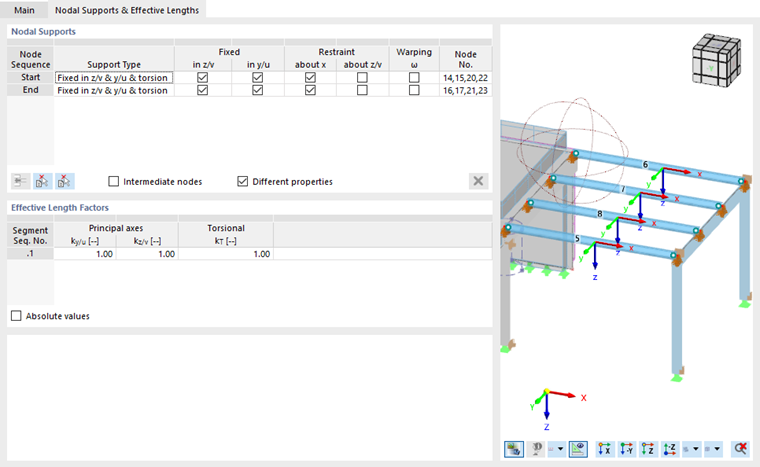

En la pestaña ' Soportes nodales y longitudes efectivas ', se puede aplicar la misma configuración que para las columnas: En ambos extremos, las vigas están fijadas lateralmente con restricciones de torsión alrededor de los ejes x.
Haga clic en Aceptar para cerrar el cuadro de diálogo y volver al cuadro de diálogo ' Editar miembros '.

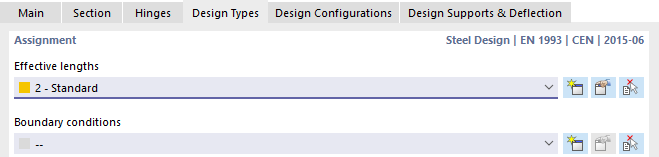

Se establece el nuevo tipo de longitudes efectivas para las vigas de la plataforma.
Antes de cerrar el cuadro de diálogo, marque la pestaña 'Configuraciones de diseño' donde la configuración final 'Predeterminada' está preestablecida nuevamente (ver el # extbookmark manual |image030422 |Configuración de diseño para columnas # imagen). Luego haga clic en Aceptar para asignar los tipos de diseño a las vigas de la plataforma.
