Si se muestran resultados, desactívelos haciendo clic en el botón
en la barra de herramientas. Haga clic en el botón
para configurar la vista axonométrica.
Para una mejor vista, seleccione la opción Modelo de estructura alámbrica a la que puede acceder haciendo clic en el botón
en la barra de herramientas.

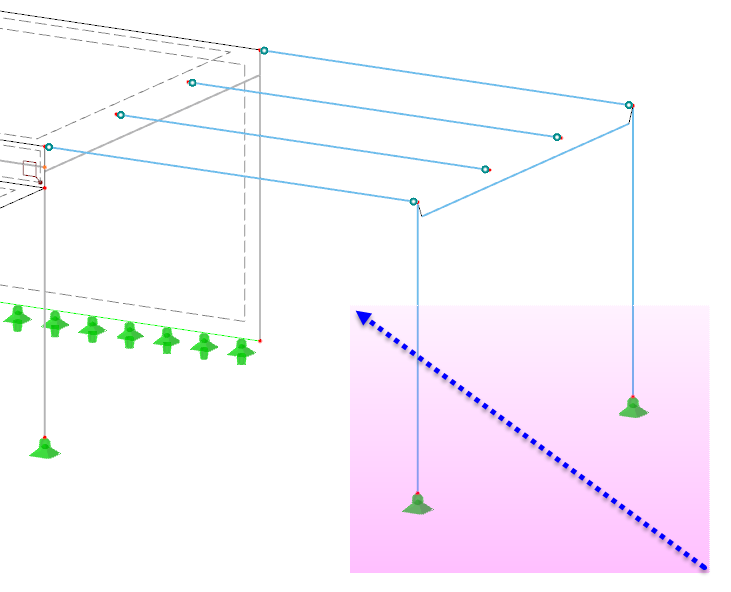

Para seleccionar las dos columnas, dibuje una ventana de derecha a izquierda a través de ellas. No capture a ningún otro miembro dentro.

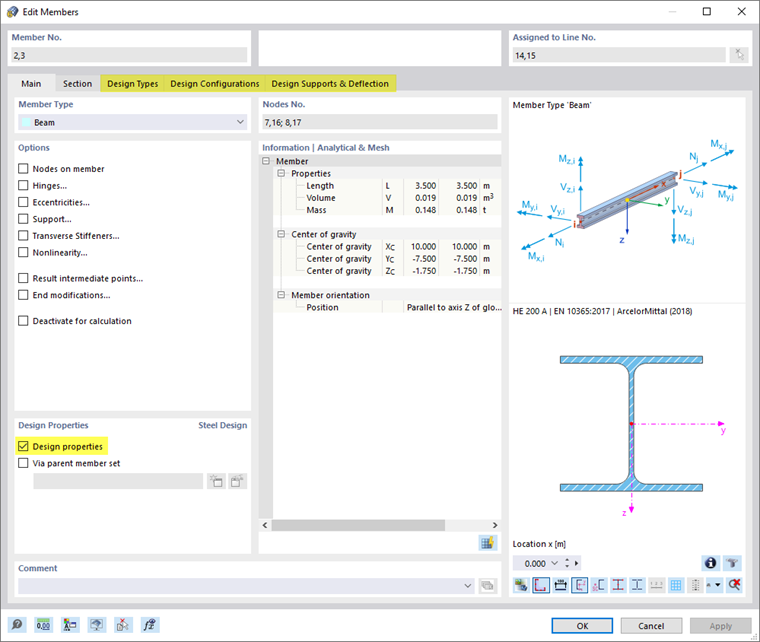

Haga doble clic en una de las columnas seleccionadas para abrir el cuadro de diálogo ' Editar miembro '. En la primera pestaña, las 'Propiedades de diseño' están habilitadas para que haya pestañas adicionales disponibles para controlar la configuración.
longitudes eficaces
Seleccione la pestaña Tipos de diseño .
Para las columnas, se utilizará el método para barras uniformes. Junto a la línea ' Longitudes efectivas ', haga clic en el botón

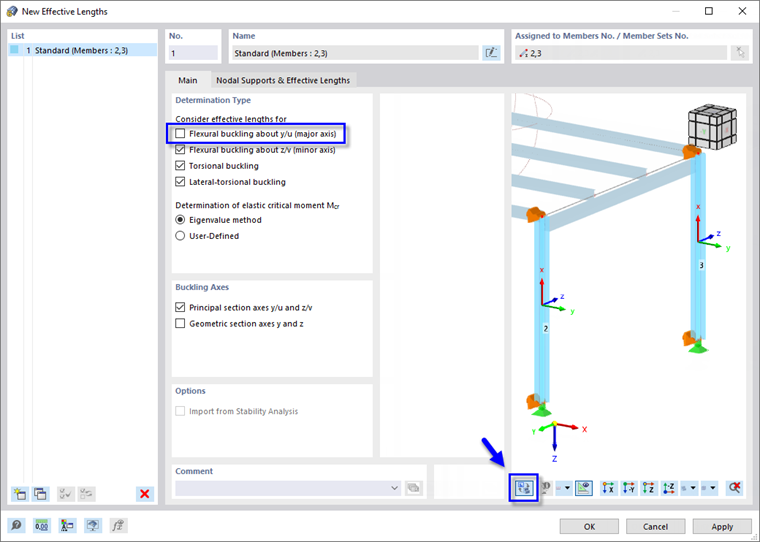

para crear un nuevo tipo de longitud. Se abre el cuadro de diálogo ' Nuevas longitudes efectivas '.
En el área ' Considerar longitudes efectivas para ', desactive la casilla de verificación Pandeo por flexión alrededor de y/u (eje mayor) . No es necesario verificar el pandeo por flexión en el plano del marco porque las imperfecciones se definieron en esa dirección (ver Parte 1 ).
Para comprobar los ejes de las columnas, utilice el botón
en la parte inferior del área derecha. Se muestra la vista real del modelo.

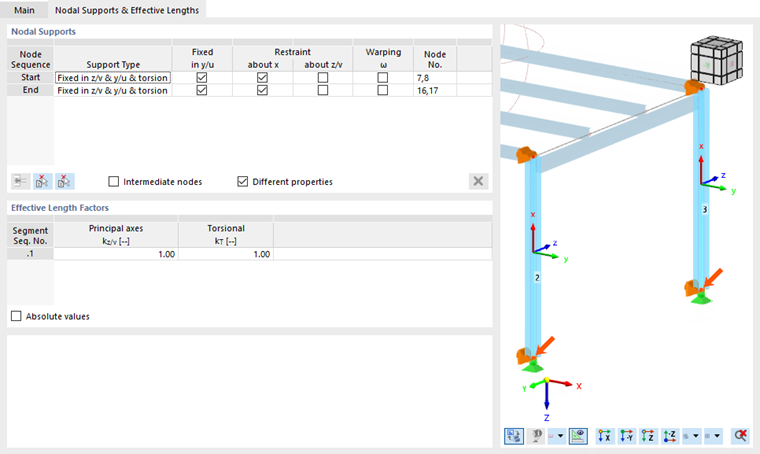

Seleccione la pestaña Soportes de nudos y longitudes efectivas a continuación.
Los apoyos se establecen en ambos extremos de la barra de forma predeterminada. El tipo preestablecido se fija lateralmente con una restricción de torsión alrededor del eje longitudinal ("bifurcado"), pero libre de alabeo.

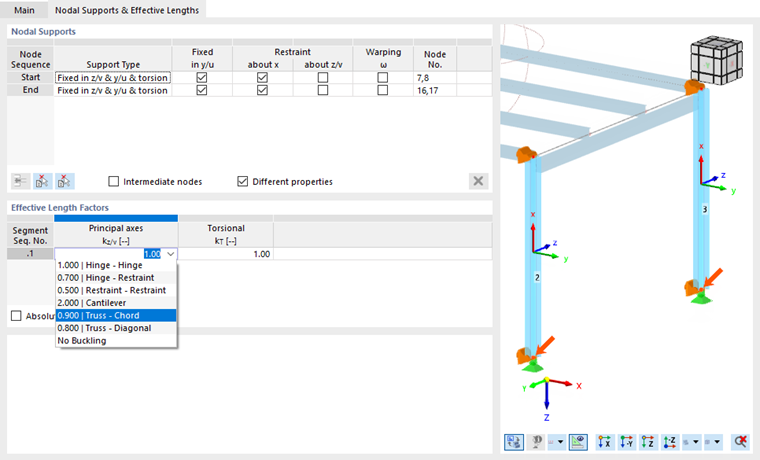

En el área ' Factores de longitud efectiva ', los factores se establecen en 1.0. Representan un modelo con bisagras en relación con el pandeo. Se podría considerar la elasticidad de las cabezas de los pilares aumentando los factores de longitud de pandeo, pero asumiendo que los apoyos fijos son adecuados para el tutorial.
Haga clic en Aceptar para cerrar el cuadro de diálogo y volver al cuadro de diálogo ' Editar miembros '.
Configuración de cálculo

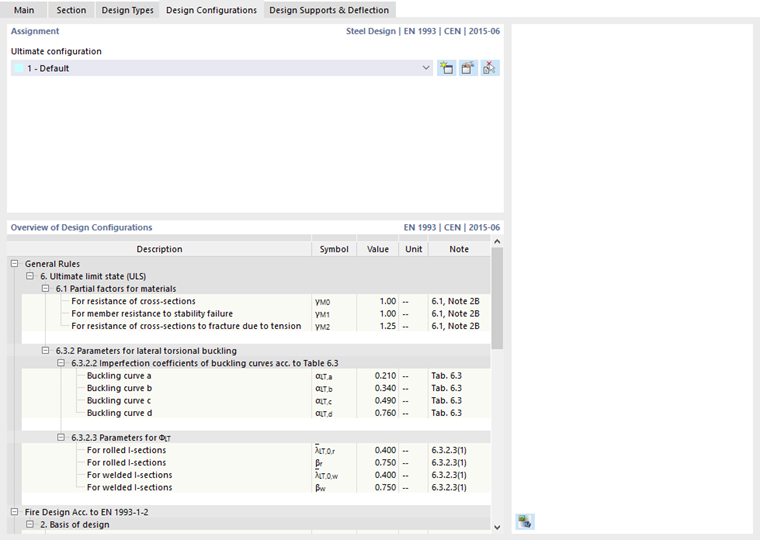

Finalmente, seleccione la pestaña Configuraciones de diseño . La configuración final 'predeterminada' está preestablecida (consulte el manual # extbookmark |image030400 |' Configuración ' principal de la imagen de número de configuración final). Sería posible definir una nueva configuración y aplicarla solo a las columnas, pero esto no es necesario para el tutorial.
Haga clic en Aceptar para asignar las longitudes efectivas y cerrar el cuadro de diálogo ' Editar barras '.
