Колонны

Если отображаются какие-либо результаты, отключите их, нажав кнопку на панели инструментов. Нажмите кнопку , чтобы установить аксонометрический вид.

Для лучшего обзора выберите параметр Каркасная модель , к которому можно получить доступ, нажав кнопку на панели инструментов.

Выбор отображения «Каркасной модели»

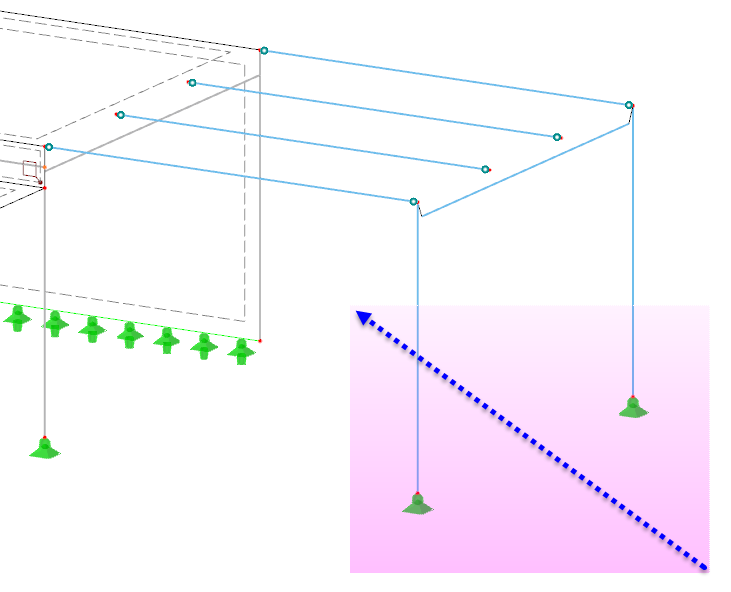

Чтобы выбрать два столбца, нарисуйте окно справа налево поперек них. Не захватывайте других членов внутри.

Выбор колонн

Дважды щелкните один из выбранных столбцов, чтобы открыть диалоговое окно ' Изменить элемент '. На первой вкладке включены ' Свойства конструкции ', поэтому для управления настройками доступны дополнительные вкладки.

Активированные свойства проектирования для колонн

Полезные длины

Выберите вкладку Типы конструкций .

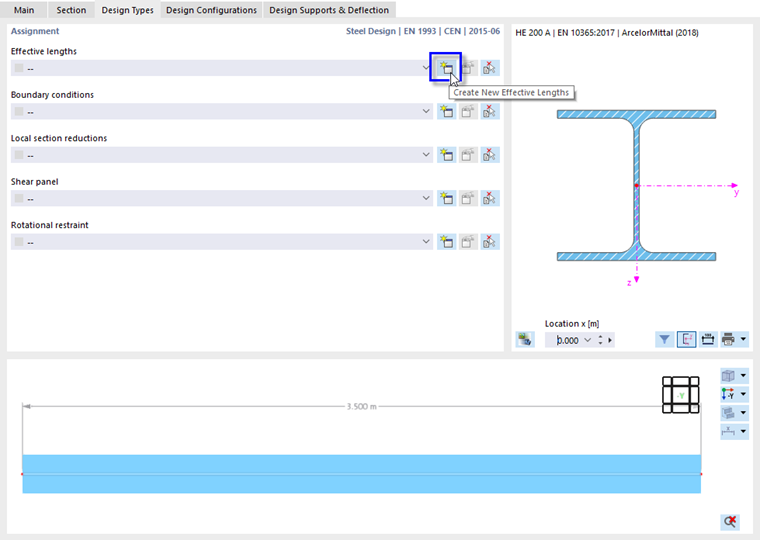

Создание нового типа эффективной длины

Для колонн следует использовать метод однородных стержней. Рядом со строкой 'Эффективная длина' нажмите кнопку , чтобы создать новый тип длины. Откроется диалоговое окно ' Новая эффективная длина '.

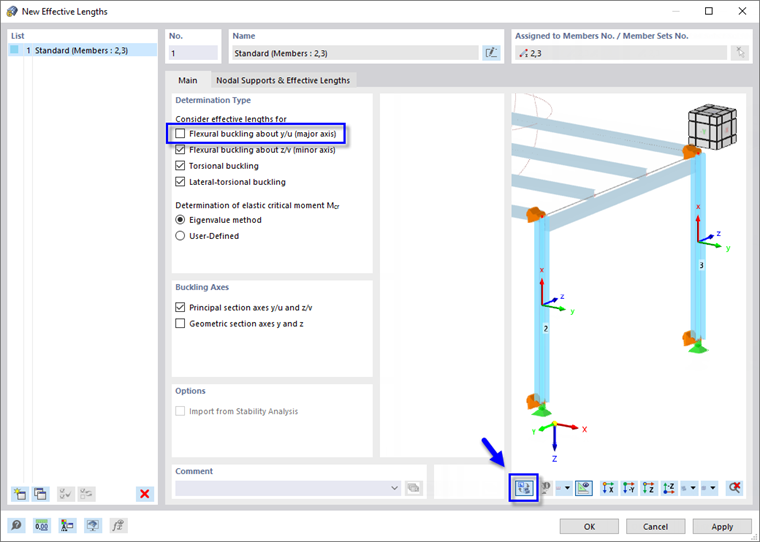

Основные параметры полезной длины

В поле 'Учитывать эффективную длину для области' снимите флажок изгиба при изгибе вокруг оси y/u (большая ось) . Не требуется проверять изгибную устойчивость в плоскости каркаса, поскольку в этом направлении были определены дефекты (см. Часть 1 ).

Чтобы проверить оси столбцов, используйте кнопку в нижней части правой области. Отображается реальный вид модели.

Затем выберите вкладку Узловые опоры и эффективная длина .

Узелковые опоры и эффективные длины

По умолчанию на обоих концах стержня установлены опоры. Предустановленный тип фиксируется в поперечном направлении с помощью ограничителя кручения вокруг продольной оси («вилкообразный»), но при этом свободно деформируется.

В области 'Коэффициенты эффективной длины' коэффициенты установлены как 1,0. Они представляют собой шарнирно-навесную модель по потере устойчивости. Можно было бы учесть эластичность головок колонн, увеличив коэффициенты длины потери устойчивости, но предполагая, что для учебного пособия достаточно фиксированных опор.

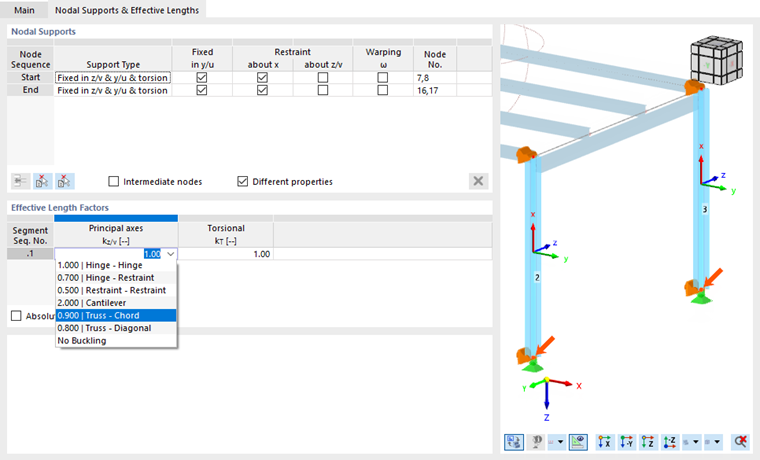

Опции для настройки эффективных длин

Нажмите ОК , чтобы закрыть диалоговое окно и вернуться в диалоговое окно ' Изменить элементы '.

Эффективные длины типа "1" для колонн

Расчётная конфигурация

Наконец, выберите вкладку Конфигурации дизайна . Окончательная конфигурация 'по умолчанию' предустановлена (см. # Extbookmark manual |image030400 |' Основные ' настройки окончательной конфигурации # изображение). Можно было бы определить новую конфигурацию и применить ее только к столбцам, но это не требуется для учебника.

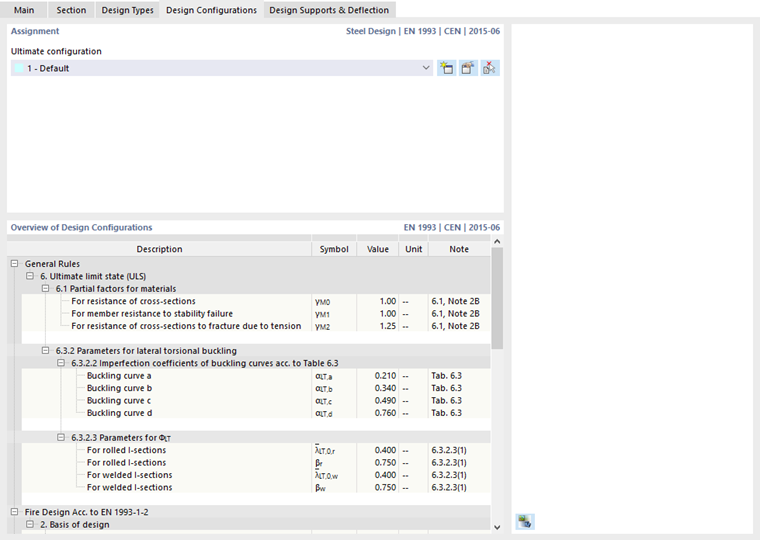

Конфигурация проектирования для колонн

Нажмите ОК , чтобы назначить эффективную длину и закрыть диалоговое окно ' Изменить элементы '.
