Вы также можете изучить результаты расчета графически на модели, что позволит лучше понять состояние каждого стержня. Убедитесь, что опция 'Каркасная модель' все еще активна. При необходимости вы можете установить его с помощью кнопки
на панели инструментов.

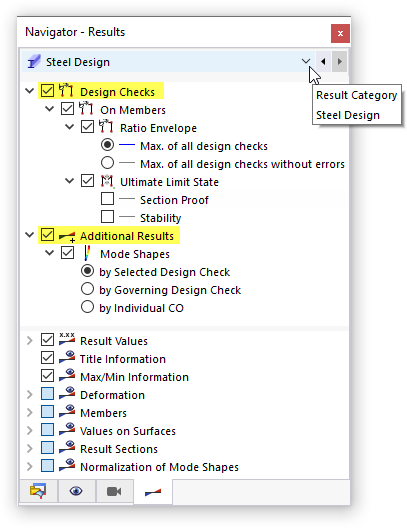

В навигаторе - Результаты (вкладка
) результаты расчета стальных конструкций сгруппированы по двум основным категориям:
- Расчетные проверки
- Дополнительные результаты
Пункты 'Проверки проектирования' включают в себя результаты расчета сечения и устойчивости, а 'Дополнительные результаты' управляют формами колебаний.
Совет
Если отображаются результаты статического расчета, установите результаты расчета стальных конструкций, нажав кнопку
на панели инструментов таблицы или выбрав категорию «Расчет стальных конструкций » в навигаторе.
Расчетные проверки
Доступны только результаты ' Ultimate Limit State ', поскольку расчет по SLS и огнестойкости был исключен (см. # Extbookmark manual|image030404|Деактивация расчёта 'пригодности к эксплуатации' и 'огнестойкости' # image).
Пруф сечения

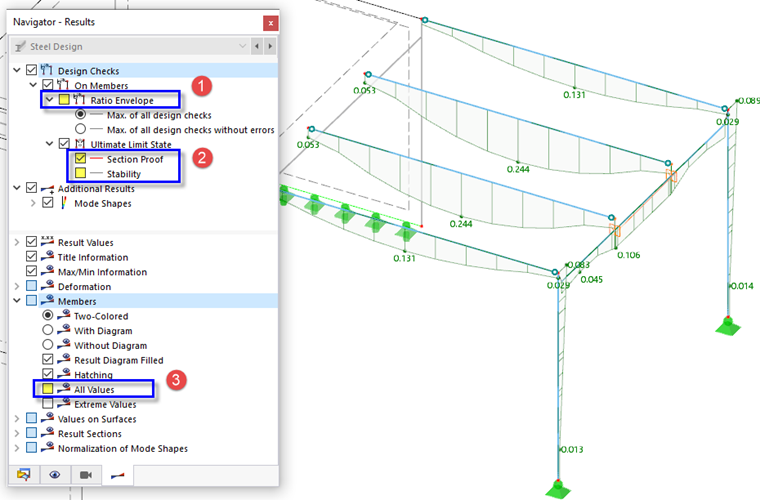

Снимите флажок Ratio Envelope для конкретной проверки результатов (1). Затем установите флажок « Подтверждение сечения» , чтобы отображать результаты только этого типа (2).
Если флажок « Все значения » элемента дерева 'Элементы' в нижнем разделе снят (3), отображаются только максимальные значения каждого элемента.
Устойчивость

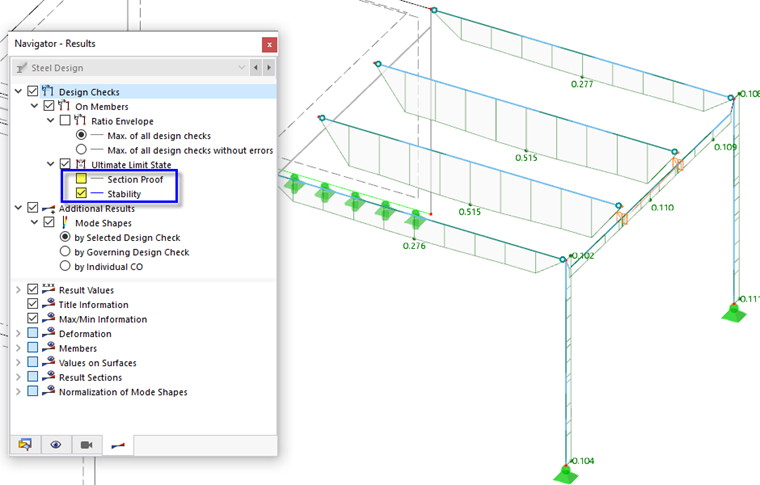

Снимите флажок « Подтверждение сечения» и установите вместо него флажок « Устойчивость ». Максимальные отношения расчета устойчивости отображаются вдоль стержней.
Как показано на графике, две внутренние балки платформы имеют самые высокие отношения из всех стальных стержней.
собственные формы
Формы колебаний могут отображаться для отдельных стержней, относящихся к определенной проверке конструкции, или для всех стержней, относящихся к основным проверкам. Каждая форма колебаний основана на уникальной подмодели, граничные условия которой определяются эффективными длинами стержней и опорами (см. # Extbookmark manual|image030611|Отображение эффективных длин с помощью узловых опор # изображение) и загрузки.

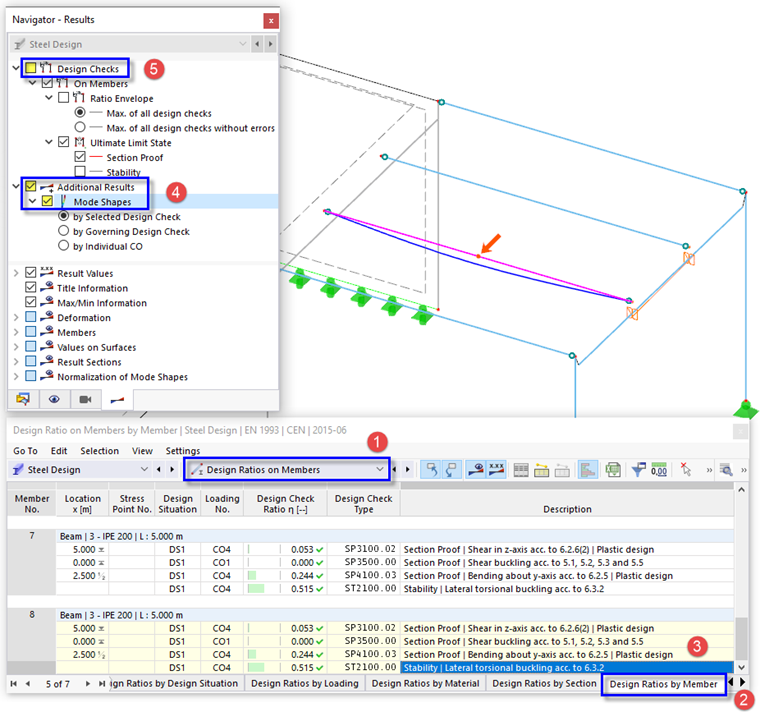

Чтобы отобразить модельную форму внутренней балки платформы, выполните следующие действия:
- Задайте расчетные коэффициенты для категории «Стержни» на панели инструментов таблицы (1).
- Выберите таблицу расчетных соотношений по стержням (2).
- Выберите результаты устойчивости стержня № 8 , щелкнув последнюю строку (3).
- В навигаторе выберите формы мод в дереве 'Дополнительные результаты' (4). Форма колебаний, связанная с продольным изгибом при кручении, представлена линией на балке платформы.
- Отключите расчетные соотношения, сняв флажок Design Checks , чтобы отображалась только форма колебаний (5).

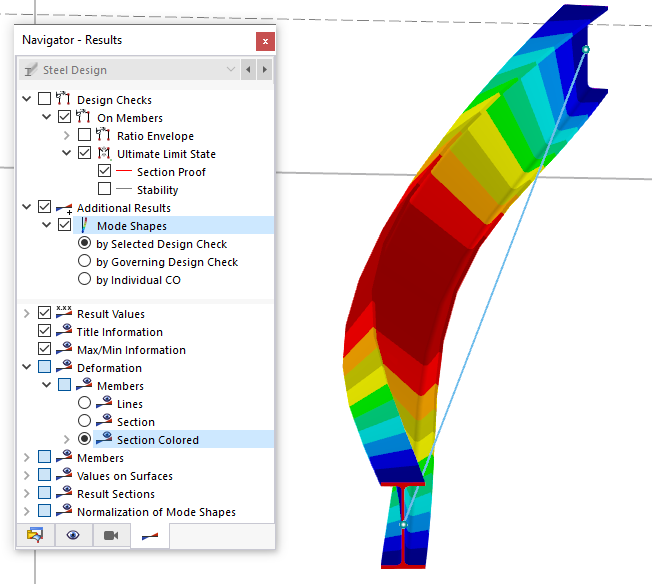

Линия представляет собой элементарный вид формы колебаний. Выберите опцию Цветное сечение в элементе дерева ' Деформация ', расположенном в нижней части навигатора. Затем вы можете проверить поперечный изгиб балки при кручении в реалистичном виде.
