Também é possível examinar os resultados do dimensionamento graficamente no modelo, o que permite uma melhor visão das condições de cada barra. Certifique-se de que a opção 'Modelo de arames' ainda está ativa. Se necessário, pode defini-lo através do botão
na barra de ferramentas.
No Navegador de projetos - Resultados ( separador
), os resultados do dimensionamento de aço são organizados em duas categorias principais:
- Verificações
- Resultados adicionais
Os itens 'Verificações de dimensionamento' incluem os resultados da verificação de secção e da estabilidade, enquanto os 'Resultados adicionais' gerem as formas próprias.
Sugestão
Se forem apresentados resultados da análise estáticos, para definir os resultados do dimensionamento de aço, clique no botão
na barra de ferramentas da tabela ou selecciona a categoria Dimensionamento de aço no navegador.
Verificações
Apenas os resultados do 'Estado limite último' estão disponíveis, uma vez que os dimensionamentos de SLS e resistência ao fogo foram excluídos (ver o Desativar o dimensionamento da 'capacidade de utilização' e da 'resistência ao fogo' imagem).
Prova de secção

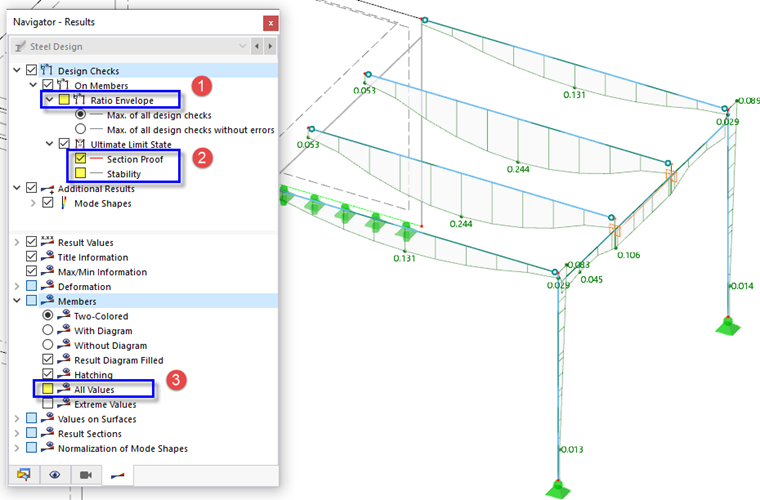

Desmarque a caixa de seleção Relação envolvente para uma inspeção específica dos resultados (1). Em seguida, selecione a caixa de seleção Verificação de secção para exibir exclusivamente esse tipo de resultados (2).
Se a caixa de seleção Todos os valores do item de árvore 'Barras' na secção inferior estiver desmarcada (3), apenas serão apresentados os valores máximos de cada barra.
Estabilidade,

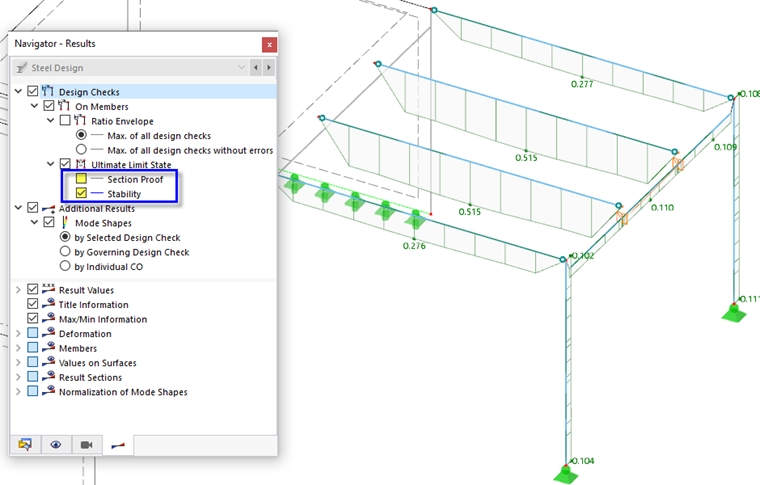

Desmarque a caixa de seleção Verificação de secção e selecione a caixa de seleção Estabilidade . As relações máximas da verificação da estabilidade são apresentadas ao longo das barras.
Como apresentado no gráfico, as duas vigas internas da plataforma têm as relações mais altas de todas as barras em aço.
Formas próprias
As formas próprias podem ser representadas para barras individuais relacionadas com uma verificação de dimensionamento específica ou para todas as barras relacionadas nas verificações determinantes. Cada forma de modo é baseada num submodelo único, cujas condições de fronteira são definidas pelos comprimentos efetivos e apoios específicos da barra (ver o Mostrar comprimentos efetivos com imagem apoios de nó ) e o carregamento.

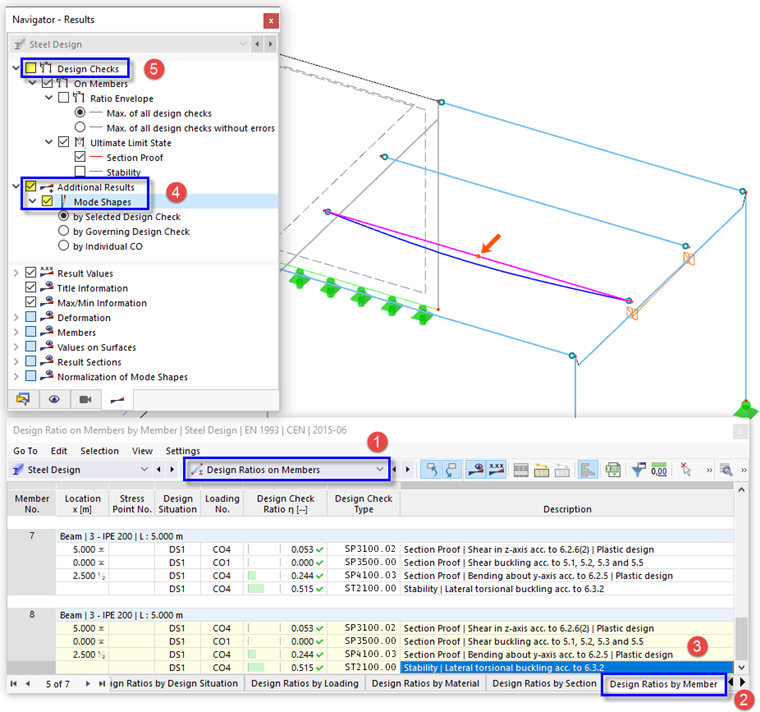

Para apresentar a forma própria de uma viga de plataforma interior, proceda da seguinte forma:
- Defina a categoria Taxas de dimensionamento nas barras na barra de ferramentas da tabela (1).
- Selecione a tabela Relações de dimensionamento por barra (2).
- Selecione os resultados de estabilidade da barra nº 8 através do clique na última linha (3).
- No navegador, selecione as Formas próprias na árvore 'Resultados adicionais' (4). A forma própria associada à encurvadura por flexão-torção é representada por uma linha na viga da plataforma.
- Desative as relações de dimensionamento desmarcando a caixa de seleção Verificações de dimensionamento para apresentar apenas a forma própria (5).

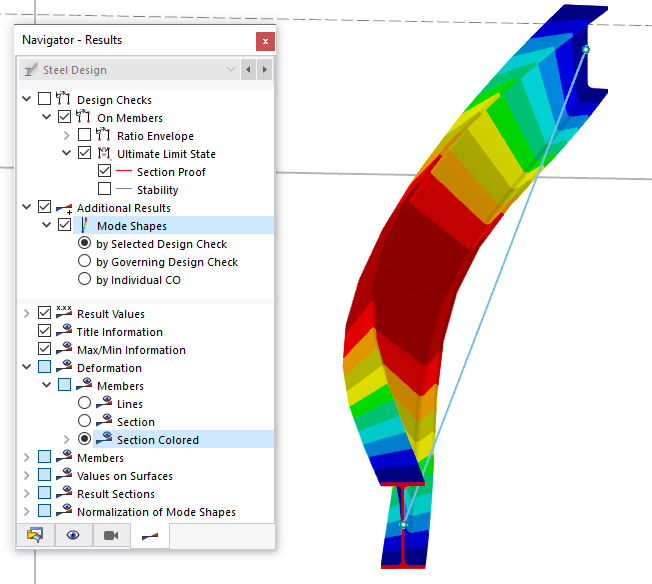

A linha representa uma vista rudimentar da forma própria. Seleccione a opção Secção colorida no item de árvore 'Deformação' localizado na parte inferior do navegador. Em seguida, é possível inspecionar a encurvadura por flexão-torção da secção de viga numa vista realista.
