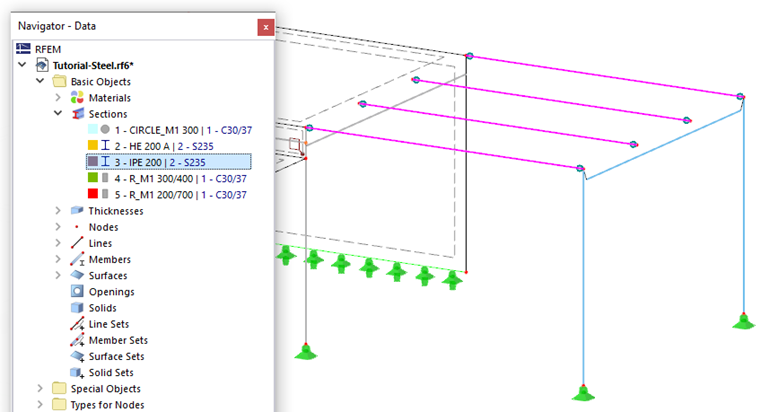

Para selecionar as vigas de plataforma, clique na secção IPE 200 no navegador.
Em seguida, clique duas vezes numa das vigas selecionadas no espaço de trabalho para abrir a caixa de diálogo 'Editar barras'.
Selecione o separador Tipos de dimensionamento. Para criar um novo tipo de comprimento efetivo, clique novamente no botão
(ver
A criar um novo tipo de imagem de comprimento efetivo
).

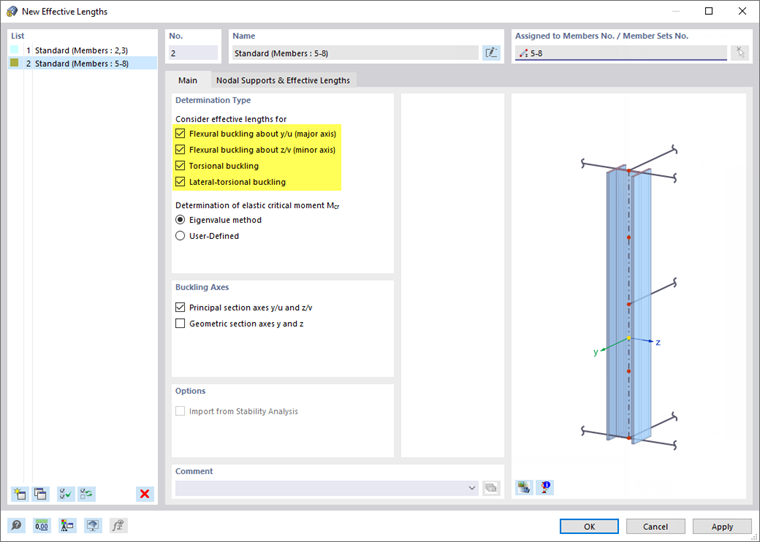

Na caixa de diálogo 'Novos comprimentos efetivos', as quatro caixas de seleção são activadas para que os comprimentos efetivos sejam considerados para todos os tipos de verificações de estabilidade. É adequado, uma vez que não foram definidas imperfeições para as vigas da plataforma.
No separador 'Apoios de nós e comprimentos efetivos', podem ser aplicadas as mesmas configurações para os pilares: Em ambas as extremidades, as vigas estão fixadas lateralmente com restrições à torção em torno do eixo x.
Clique em OK para fechar a caixa de diálogo e regressar à caixa de diálogo 'Editar barras'.

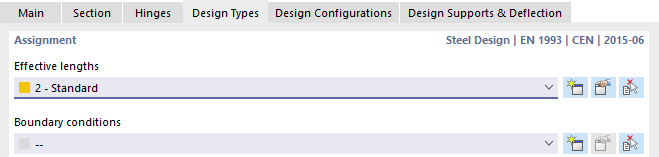

O novo tipo de comprimentos efetivos é definido para as vigas de plataforma.
Antes de fechar a caixa de diálogo, seleccione o separador 'Configurações de dimensionamento' onde a configuração última 'Padrão' é novamente predefinida (ver Configuração de dimensionamento para colunas imagem). Em seguida, clique em OK para atribuir os tipos de dimensionamento às vigas da plataforma.
